兩種主流球磨機七大區别

時間：2019-07-24 16:35:33  點擊數：3920

  • 兩種主流球磨機：格子型和溢流型，7大區别


    • 導讀：球磨機是物料被破碎之後，再進行粉碎的關鍵設備，是目前選礦廠應用普通的磨礦機。根據排礦方式的不同，球磨機可以分為格子型球磨機和溢流型球磨機，那麽這兩種有什麽區别呢？今天小編帶你來一探究竟！


    相同之處


    1、結構基本相同

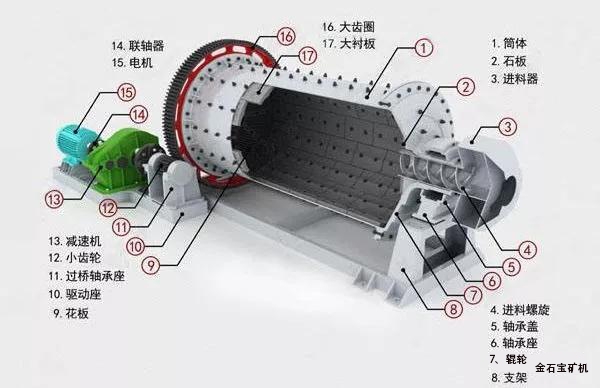

    兩種球磨機的結構基本相同，主要是由筒體部、給礦部、排礦部、軸承部、傳動部和潤滑系統等組成。


    2、工作流程相似

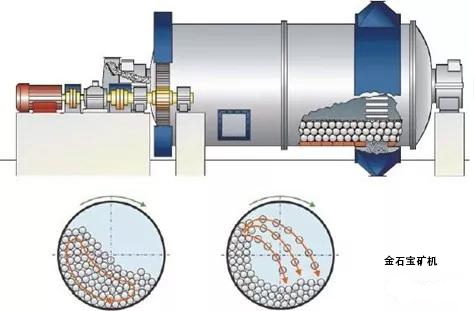

    工作時，給礦部将礦石送入筒體後，筒體會按規定的轉速繞水平軸線回轉，同時礦石通過離心力和磨礦介質的摩擦力，做自由瀉落或抛落運動，從而受到沖擊和磨剝作用而被粉碎，磨碎以後的産品經排礦部排出。

    不同之處


    1、排礦部構造（命名來源）

    兩者的基本結構和磨粉流程相同，但排礦部構造不同。

    格子型球磨機的排礦側安裝有格子襯闆（這也是其命名為格子型球磨機的原因），在出料端多一個格闆，在格闆上有許多排料小孔。磨碎後的礦漿通過格子襯闆，經通向排礦口的扇形室提升到高于排礦口的水平，使礦漿排出磨機。

    溢流型球磨機排礦側沒有安裝格子襯闆，而是在排礦端中空軸頸襯套的内表面上，裝有螺旋方向和磨機旋轉方向相反的螺旋葉片，目的是防止水球或粗料礦塊與礦漿一起排出，溢流型球磨機的排礦是靠礦漿本身高過中空軸頸襯套的下邊緣而自流溢出的（這也是其命名為溢流型球磨機的原因）。

    2、出料粒度（應用範圍）

    格子型球磨機磨礦産品的粒度上限一般為0.2～0.3mm，因此常用在第一段磨礦，并且常與螺旋分級機構成閉路循環。

    溢流型球磨機磨礦産品粒度一般小于0.2mm，适用于精礦再磨作業，可以獲得較細的合格産品。

    3、出料方式

    格子型球磨機是通過篩闆的形式出料，而溢流型球磨機的物料是自動溢出的，當物料水平高于出料口時，自動排料。

    4、生産能力

    格子型球磨機的工作特點主要是強迫排礦，生産能力較高。該種磨機均放在第一段磨礦作業，可以獲得較高的處理能力，但産品粒度比溢流型球磨機的産品粒度粗。

    5、研磨效果

    格子型球磨機内部的鋼球有大有小，而且鋼球被提升到一定高度回落時，相對低的礦漿面，球有較大的下落高度，因此，鋼球對物料的沖擊作用較強，對礦料破碎作用大，研磨效果更好。

    6、過粉碎現象

    格子型球磨機特有的格子闆和扇形室内的提升鬥，實現了低水平的強迫式排礦，已磨細的礦粒在球磨機停留不久，及時排出，減少了碎石的過粉碎現象。

    溢流型球磨機屬于非強迫的高料位排礦，排料速度慢，礦料在機内滞留時間長，因此其過磨現象嚴重。

    7、維修難易度

    相比而言，溢流型球磨機結構簡單，維修方便，而格子型球磨機排礦的構造使得工作時易于堵塞格子闆，檢修複雜。

    小結綜上，我們可以得出如下的結論：

    格子型球磨機

    優點：排礦速度快，能減少碎石的過粉碎，同時能增加單位容積産量，比溢流型球磨機産量高；

    缺點：結構複雜，排礦時易于堵塞格子闆，而且檢修困難、複雜，作業率相對低。

    溢流型球磨機

    優點：結構簡單，維修方便，由于出料管鑄有反螺紋，大塊礦石和鋼球不易排出機外；

    缺點：單位容積生産能力較低，易産生過粉碎現象。

    兩種球磨機在用途和性能上都有各自的特點，用戶要明确自己的生産要求，要粗磨還是細磨，産量要求多少，以便選擇适合的球磨機類型。
