Product Show

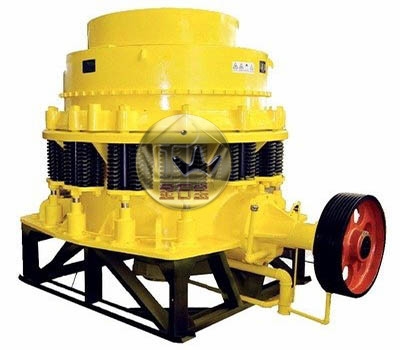

圓錐破碎機



特點

1、 破碎比大、生産效率高

2、易損件消耗少、運行成本低

3、 層壓破碎、成品粒形好

4、 液壓保護及液壓清腔、自動化程度高、減少停機時間

5、 稀油潤滑，提高使用壽命

6、多種破碎腔型、應用靈活、适應性強

7、維修簡便、操作使用方便





一、 概述


  圓錐破碎機适用于冶金、建築、築路、化學及矽酸鹽行業中原料的破碎，根據破碎原理的不同和産品顆粒大小不同，又分為很多型号。破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等衆多部門。圓錐破碎機破碎比大、效率高、能耗低，産品粒度均勻，适合中碎和細碎各種礦石，岩石。



二、 結構

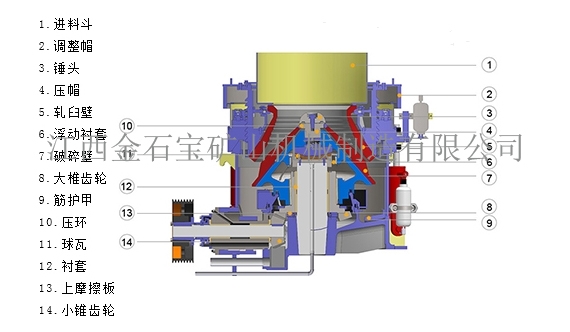

     圓錐破碎機結構簡介:圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。


三、工作原理


      圓錐破碎機的電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。




四、技(jì )術參數


型号

破碎錐直徑

最大給料尺寸

排料口寬度

處理能力

電動機功率

主軸擺動次數

重量Weight（t）

外形尺寸(長×寬×高)

Type

PYB

600

600

65

12-25

40

30

356

5

2234×1370×1675

PYD

35

3-13

12-23

5.5

2234×1370×1675

PYB

900

900

115

15-50

50-90

55

333

11.2

2692×1640×2350

PYZ

60

5-20

20-65

11.2

2692×1640×2350

PYD

50

3-13

15-50

11.3

2692×1640×2350

PYB

1200

1200

145

20-50

110-168

110

300

24.7

2790×1878×2844

PYZ

100

8-25

42-135

25

2790×1878×2844

PYD

50

3-15

18-105

25.3

2790×1878×2844

PYB

1750

1750

215

25-50

280-480

160

245

50.3

3910×2894×3809

PYZ

185

10-30

115-320

50.3

3910×2894×3809

PYD

85

5-13

75-230

50.2

3910×2894×3809

PYB

2200

2200

300

30-60

59-1000

280-260

220

80

4622×3302×4470

PYZ

230

10-30

200-580

80

4622×3302×4470

PYD

100

5-15

120-340

81.4

4622×3302×4470
