Product Show

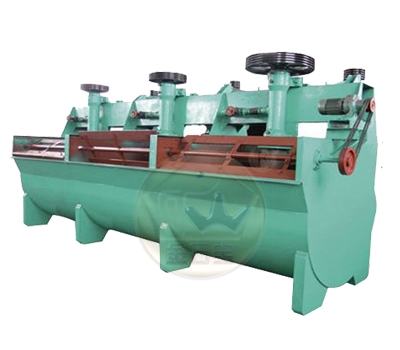

BF充氣式浮選機

訂貨說明


1. 訂貨時除注明型号數量外，必須提供浮選流程，提供一下内容：

    ① 配置方案及給礦方式

    ②刮闆傳動裝置的數量和傳動方式（右傳動，左傳動）。

    ③ 給礦箱，中間箱，原礦箱數量。

2. 出廠時不提供電機啓動裝置。

3. 匣闆按生産廠圖紙生産，大型浮選機采用電動匣闆。



一、 産品概述


        BF型浮選機主軸側挂在機架上，軸承體結構輕巧，安裝方便，垂直性好，葉輪截面圓錐形，定子呈放射狀，磨損較小，壽命長，攪拌力強。“U”形槽體減少了槽底積礦，主軸部件輕，定子安裝在槽底上，安裝方便。裝機功率小，節能；充入壓縮空氣，氣泡分散均勻，泡沫穩定，礦粒懸浮性好，回收率高。可廣泛用于有色金屬、黑色金屬和非金屬礦物的選别，适合于大、中型浮選廠的粗選和掃選作業。

該産品分為單槽、雙槽、三槽、四槽、五槽、六槽等幾個單元。

無自吸礦漿和空氣能力，礦漿流動需階梯布置，泡沫返回靠泡沫泵。


二、工作原理


       從鼓風機送來的低壓空氣,經槽上的風梁,由進風管進入軸承體的内腔,然後轉入中空軸,礦漿與空氣經葉輪攪拌,并與定子闆沖擊,使空氣形成徽小的氣泡,與礦漿成為棍合體—礦化氣泡.然後氣泡上升到泡沫德定區,經過富集過程,泡沫從滋流堰自滋出,進入泡沫抽。然而也有一部分礦漿向葉輪下部滋出,再經葉輪攪拌,重新混合再礦化,礦化的氣泡就再上升到泡沫穩定區,同時也有一部分礦漿流向下一槽,直到最終成為尾礦。

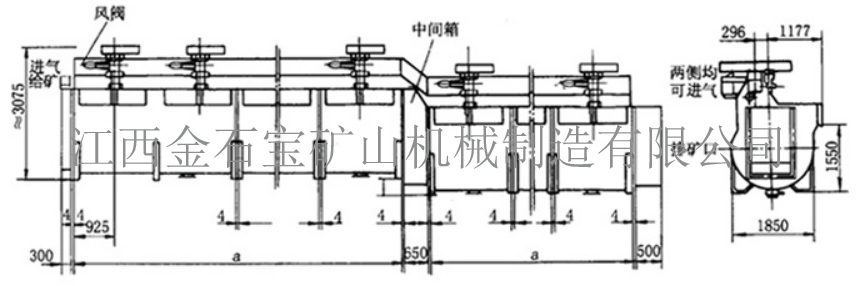

BF4型浮選機外形尺寸


三、 主要技(jì )術參數


型号

槽體容積

(m3)

轉子速度

(r/min)

風壓（Mpa)

處理量（m3/min)

電動機型号功率

内部尺寸

單槽重量

BS-K2.8

2.8

248

0.015

0.4~3

Y160M2-8/5.5

1500*1550*1350

1740

BS-K4

4.0

210

0.5~4

Y160L-8/7.5

1850*1850*1550

2568

BS-K8

8.0

180

1.0~8.0

Y180L-6/15

2350*2350*1950

4539

BS-K16

16.0

160

2.0~15.0

Y250M-8/30

2800*2800*2400

8131

BS-K24

24.0

154

7~20

Y280S-8/37

3200*3200*2800

11107
