濕式磁選機

網站資料更新中...


一、 産品概述

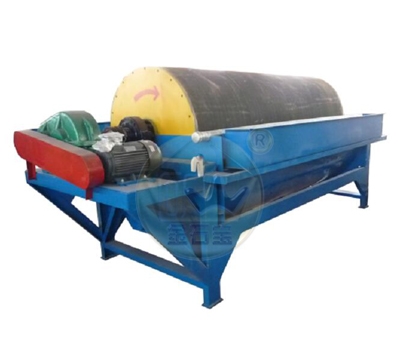

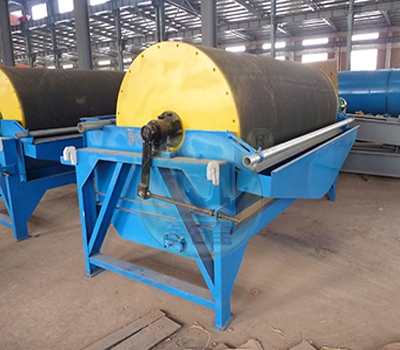

CTS(N.B）系列永磁筒式磁選機适用于濕式選别細顆粒的強磁性礦物，或者除去非磁性礦物中混雜的強磁性礦物。該系列設備具有可連續給礦和排礦、磁場深度大、工作間隙大、具有較高的處理能力。

其原理是當礦漿進入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被甩掉排出，而吸附在圓筒表面上的強磁性礦物随圓筒旋轉、被帶出磁場區、用沖洗水沖入精礦槽中，完成分選作用。

同一圓筒可配三種槽體，即順流槽（CTS）、逆流槽（CTN）和半逆流槽（CTB），以适應不同的選别要求。

① 順流槽适用于礦石粒度為6—0mm的粗選和精選

②逆流槽适用于礦石粒度為0.6—0mm的粗選和掃選、以及選煤工業中重介質回收

③ 半逆流槽适用于礦石粒度為0.5—0mm的粗選和精選，尤其适用粒度為0.15-0mm礦物的精選





二、适用範圍


本系列磁選機适用于選别磁性礦物，非金屬物料和廢舊物料的除鐵。如：還原钛的磁選，鐵礦石冶煉前的精選提純，陶瓷泥，長石，石英，钛鐵礦，煤等物料的除鐵。


三、結構和工作原理


CTS(N.B）系列筒式永磁磁選機，筒體及槽體靠近磁系部位采用非到磁材料不鏽鋼，滾筒端蓋用鋁鑄成，其餘用普通鋼材制作。設備結構由機架、槽體、筒體、磁系、動力裝置、給礦、給水、排礦部分組成。槽體與筒體的距離可根據礦物選分情況進行升降調節，磁系角度可任意調整。

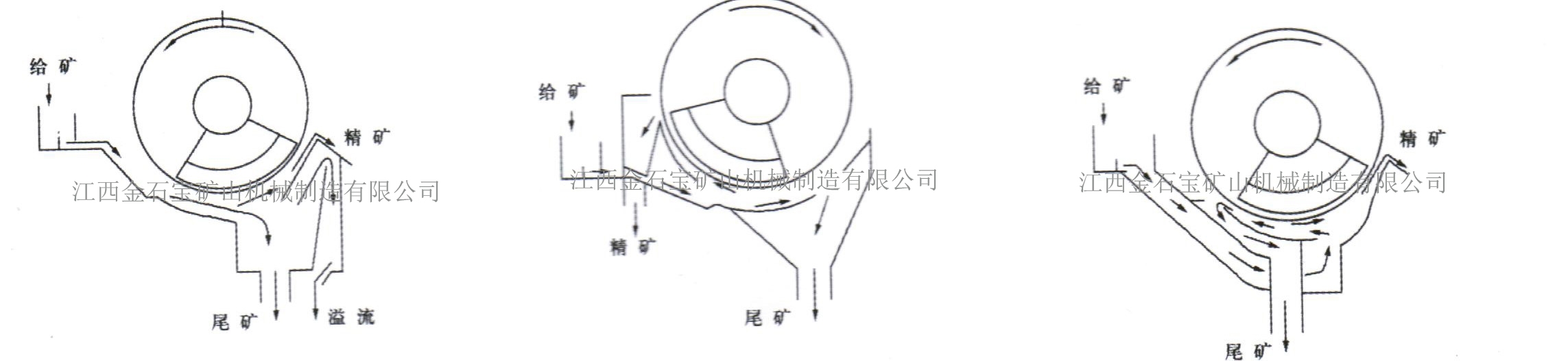

1. CTS順流磁選機


給礦方向和滾筒的旋轉方向或磁性礦物移動方向一緻。礦漿由給礦鬥直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒由滾筒下方槽體兩地闆之間的間隙排出，磁性礦粒被吸在滾筒表面上，随滾筒一起旋轉到磁系邊緣排出，磁性礦排卸處裝有卸礦水管。順流磁選機對礦物選别的适應性較廣，選分空間暢通不容易阻塞，特别适用于含磁性礦物比例較大的磁選工藝。


2. CTN逆流磁選機


給礦方向和滾筒旋轉方向或磁性物移動方向相反。礦漿由給礦鬥直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒從槽體底闆的尾礦孔排出，磁性礦粒随滾筒逆着給礦方向移動到給礦上端排入到磁性礦槽中，為減少磁性産品中夾帶着非磁性礦物，在磁性礦排卸錢裝有清洗水管。逆流磁選機由于磁性礦排出端距給礦口較近，磁翻作用差，所以磁性礦品味要稍低些，但它的尾礦口距給礦口遠，礦漿經過較長的分選區，增加了磁性礦粒被磁力吸引的機會，所有這種磁選機的磁性産品回收率相當高，逆流型磁選機适合隻要求非磁性産品精度的各種礦物。


3. CTB半逆流磁選機


磁系在滾筒的下部。礦漿從槽體的下方給入滾筒下部，非磁性礦物移動方向和滾筒的旋轉方向相反，磁性礦物移動方向和滾筒旋轉方向相同。槽體的下部插有噴水管，用來調節選别作業的礦漿濃度，把礦漿吹散成松散的懸浮狀态進入分選空間，磁性礦粒在磁性的磁場力作用下，被吸在滾筒的表面上，随滾筒一起向上移動。在移動過程中，由于磁性的極性交替，使磁性礦粒成鏈地進行翻動，在翻動的過程中，夾雜在磁性礦粒中的非磁性礦雜被清除出來，達到提高磁性産品的目的。


四、主要技(jì )術參數


型号

圓筒尺寸（筒徑*筒長）mm

筒表面磁感應強度 (mt)

處理能力

電機功率 (KW)

筒體轉速 (r/min)

機器重量 (kg)

磁極幾何中心值

掃選區平均值

磁感應強度

T/h

M3/h

46

400*600

-

130

160

1~3

5

1.1

45

600

66

600*600

-

145

170

1~10

16

1.1

40

750

69

600*900

-

145

170

8~15

24

1.1

40

830

612

600*1200

-

145

170

10~20

32

2.2

40

990

618

600*1800

-

145

170

15~30

48

2.2

40

1330

712

750*1200

120

155

180

15~30

48

3

35

1500

718

750*1800

120

155

180

20~45

72

3

35

2100

918

900*1800

148

165

190

25~55

90

4

28

2900

924

900*2400

148

165

190

35~70

110

4

28

3500

1018

1050*1800

148

165

190

40~75

120

5.5

22

4000

1021

1050*2100

148

165

190

45~88

140

5.5

22

4500

1021

1050*2100

160

240

280

45~88

140

5.5

22

4500

1024

1050*2400

148

165

190

52~100

160

5.5

22

5000

1024

1050*2400

160

240

280

52~100

160

5.5

22

5000

1030

1050*3000

160

240

280

65~125

200

7.5

22

6200

1218

1200*1800

148

165

190

47~90

140

5.5

19

5800

1218

1200*1800

160

240

280

47~90

140

5.5

19

5800

1224

1200*2400

148

165

190

82~120

192

7.5

19

6200

1224

1200*2400

160

240

300

82~120

192

7.5

19

6200

1230

1200*3000

148

165

190

80~150

240

7.5

19

7200

1230

1200*3000

160

240

280

80~150

240

7.5

19

7200

1530

1500*3000

180

240

300

90~170

270

11

14

8100

1540

1500*4000

180

240

300

115~220

350

11

14

9300

（1）：磁場強度可根據用戶要求在1500GS-10000GS之間特殊定做，筒表可做耐磨處理，請在确定簽訂合同時注明。
