Product Show

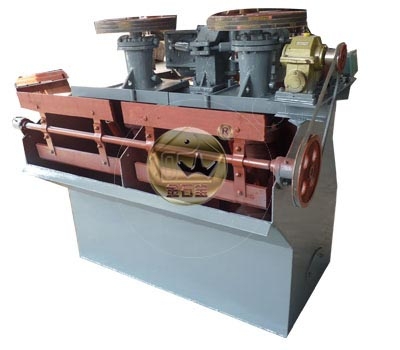

SF浮選機

主要特點


1.吸氣量大，能耗小。


     2.有自空氣，自吸礦漿的能力，水平配置，不需要泡沫泵。



     3.葉輪圓周速度低，磨損件使用周期廠，葉輪與蓋闆之間的間隙較大，并且随葉輪，蓋闆間隙的增大對吸氣量影響較小。


     4.槽内礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮。





一、産品概述


該機為自吸氣，吸漿型機械攪拌式浮選機，适用于有色金屬，黑色金屬和非金屬礦物的選别，特别适用于黃金礦山，有利于選礦的提高。


二、工作原理


  （一）SF型浮選機其結構特點是采用後傾式雙葉輪，它由主葉片組成，主葉片的作用一是吸入足夠的空氣，二是吸入礦漿。輔葉片的作用主要是抽吸其下部礦漿向四周抛出，這部分礦漿比葉片抛出的氣液混合物比重大，因此，離心力亦大，對氣液混合物具有較大的加速作用，加大了葉輪腔的真空度，提高了浮選機的吸氣量。輔葉片的另一作用是使下部礦漿産生循環，增加了葉輪到槽低的距離而不産生粗礦沉澱。

  （二）當葉輪旋轉時，在葉輪腔内形成負壓區，空氣經吸氣管和中心筒被吸進葉輪腔，同時礦漿經中心筒及蓋闆上的循環也吸進葉輪腔，在此完成了氣液混合，混合後的礦漿即以較大的切向和徑向動量失離葉輪葉片，通過蓋闆較均勻地散到槽中，大量的礦化氣泡和一部分礦漿升到浮選槽上部，刮闆将泡沫刮出，剩餘的礦漿返回下部再循環。

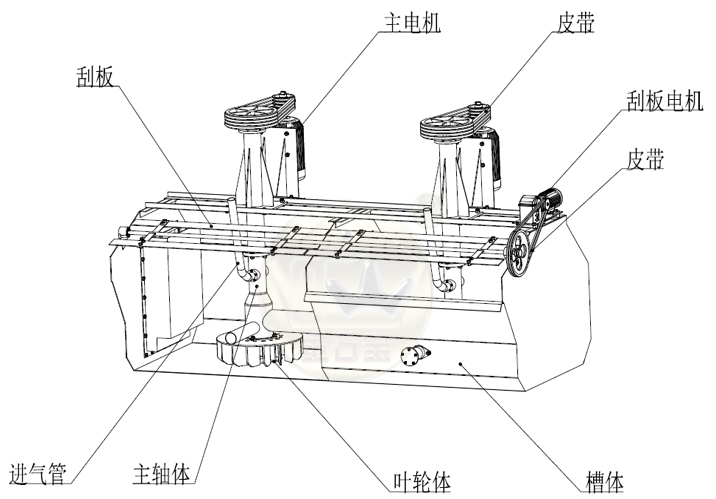

三、設備基本結構

四、技(jì )術參數


型号

有效容量( m3)

尺寸(L*W*H)

(mm)

葉輪直徑

葉輪轉速(r/分)

處理量

(m3/分)

功率

(kw)

吸氣量(m3/分)

單槽重量

SF-0.15

0.15

500*500*600

200

536

0.06-0.18

1.5/0.55

0.8-1

269

SF-0.37

0.37

700*700*750

296

386

0.2-0.4

1.5/0.05

0.8-1

468

SF-0.7

0.7

820*900*950

350

400

0.3-0.9

3/1.1

0.8-1

805

SF-1.2

1.2

1100*1100*1100

450

312

0.6-1.2

5.5/1.1

1-1.2

1373

SF-2.8

2.8

1700*1600*1150

550

268

1.5-3.5

11/1.5

1-1.2

2138

SF-4

4

1850*2050*1200

650

220

2-4

15/1.5

1-1.2

2582

SF-8

8

2200*2900*1400

760

191

4-8

30/1.5

0.9-1

4129

SF-10

10

2200*2900*1700

760

191

5-10

30/1.5

0.9-1

4486

SF-16

16

2850*3800*1700

760

191

5-16

30*2/1.5

0.9-1

8320

SF-20

20

2850*3800*2000

760

191

5-20

30*2/1.5

0.9-1

9828
