雙鬥隔膜跳汰機



雙鬥隔膜跳汰機


1.床層穩定，選礦效率高；


2.隔膜與傳動裝置都在一側，維修方便，易損件少；


3.占地面積小，耗水、耗電少。




産品概述


  LTP型跳汰機屬于傳動型跳汰機，LTP型跳汰機由機架、傳動機構（含隔膜）、跳汰室和錐角形底箱四大部分組成。跳汰室共有兩個。礦物經初始室分選後再進入第二室分選，每室的水流分别由設在側旁的隔膜推動運動。隔膜呈橢圓形，借周邊的橡膠膜與機體連接、将水密封。位于隔膜上方的偏心傳動 機構通過搖臂帶動隔膜上下運動。在隔膜室的一側設有清水補充口，補加水量可由閥門控制。

  隔膜跳汰機其設備工藝簡單，設備處理能力大可在一次選别中得到精礦或尾礦，故在處理粗、中粒礦石中得到廣泛應用。 它适用于選别密度差較大的寶石、鎢礦石、錫礦石、鐵礦石、錳礦石和鉻礦石以及含金和稀有金屬等有色金屬、黑色金屬礦石。

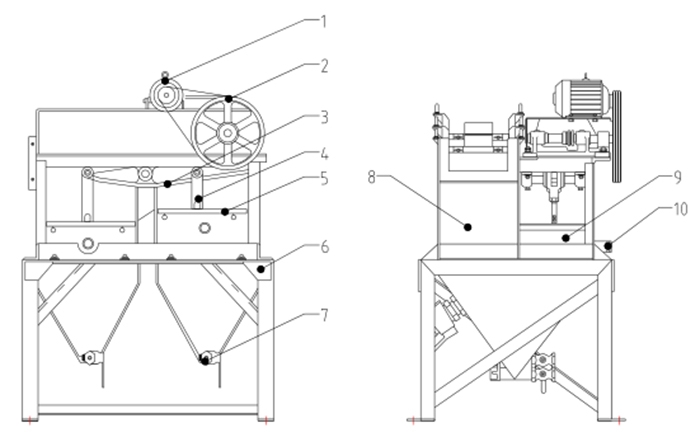

産品結構




1、電動機 2、傳動部分 3、搖臂 4、連杆 5、橡膠隔膜 6、機架 7、排礦口  8、跳汰室  9、隔膜室 10、補水口


技(jì )術參數


名稱規格

室數

篩室面積（㎡)

給礦粒度

生産能力（t/h)

沖程

沖次（次/分）

電機功率

100×150

1

0.015

＜3

0.018-0.6

-

420

0.55

300×450

2

0.27

＜12

3～6

0～26

322

1.1

370×360

2

0.274

＜6

1～3

5～25

200-250

1.1

670×920

2

1.44

4～8

7～10

18～24

240-300

1.1

1000×1000

2

2

1～5

10～25

0～26

200-350

1.5

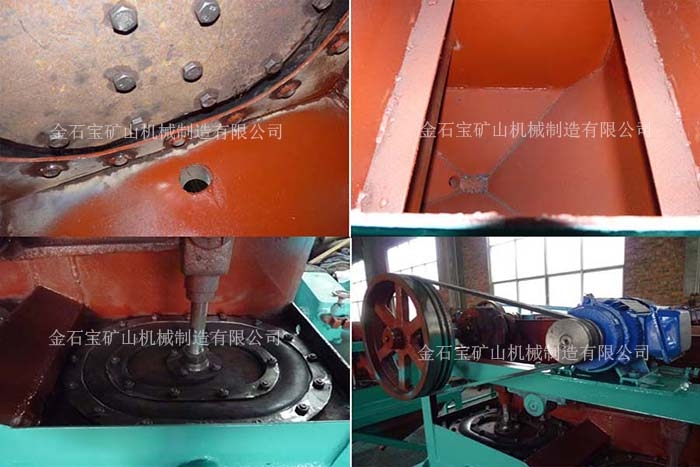

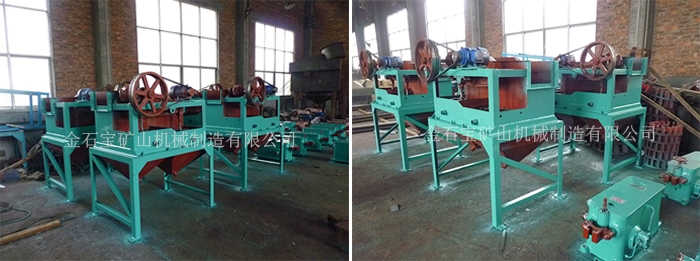

詳情展示
