鋸齒波跳汰機

改進型鋸齒波跳汰機


1.設備簡單，易維護。


2.設備廣泛用于砂金、鎢、錫、鐵、錳、钛、鉻、硫、煤、金剛石等多種礦物選别。


3.節能，環保新型重選設備。


4.處理能力大、選别粒度範圍廣，回收率高。





産品概述

   鋸齒波跳汰機是近年來研發推廣使用的一種節能，環保的新型重選設備，由于其處理能力大，選别粒度範圍廣，回收率高，維護簡單，廣泛用于砂金、鎢、錫、鐵、錳、钛、鉻、硫、煤、金剛石等多種礦物選别和錳渣，鉻渣，不鏽鋼渣等冶煉渣回收，礦山選 礦尾礦中的金屬回收，處理等。

我司推出的改進型JT2-2鋸齒波跳汰機廣泛應用于選金，選礦船上的粗選，掃選和精選作業，其組合使用有效的節省了占地空間，提高了選礦效率。改進JT2-2A、JT4-2A型鋸齒波大顆粒跳汰機，給礦粒度小于60mm，采用篩上排礦，應用于重晶石礦、錳礦、鐵 礦等大顆粒礦石的選礦。



産品結構

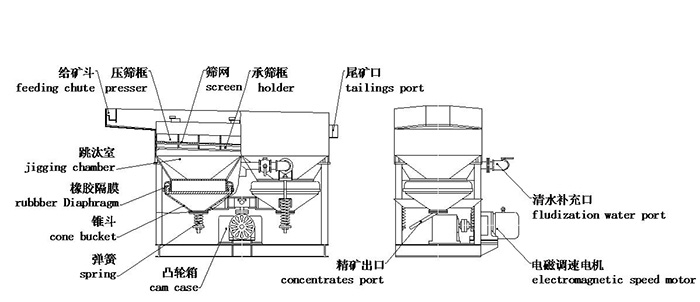

設備主要由：給礦鬥、跳汰室、壓篩框、篩網、承篩框、錐鬥、橡膠隔膜、彈簧、凸輪箱、電磁調速電機、清水補充口、精礦口、尾礦口等構成。




技(jì )術參數


型号

JT-0.57

JT1-1

JT2-2

JT3-1

JT4-2

JT5-2

跳

汰

室

截面

形狀

梯形

梯形

矩形

梯形

矩形

梯形

長×寬

(mm)

450～750×950

450～900×1500

1070×1070

960～2000×1950

1510×1510

1200～2000×3150

列數

單

單

單

單

單

單

總室數

(個)

1

1

2

1

2

2

單室

面積

(m2)

0.57

1

1.14

3.3

2.43

2.12(單室)

2.77(雙室)

總面積

(m2)

0.57

1

2.28

3.3

4.86

5

沖程系數

0.57

0.64

0.45

1

0.58(單動力)

0.45(雙動力)

0.58(單動力)

0.45(雙動力)

給礦

粒度

5

5

10

<20

8,

篩上自動排礦<35

8,

篩上自動排礦<35

處理能力

(t/h)

1～3

2～3

4～8

10～15

12～16

10～20

耗水量

(m3/h)

1～2

2～3

2～4

3～6

4～8

5～10



隔

膜

沖程

(mm)

12，17，21

12，17，21

12，17，21

10～47

可調

10～30

15，20，25

沖次

(min-1)

60～156

可調

60～156

可調

60～156

可調

80～100

可調

80～120

可調

80～120

可調

電

動

機

型号

YCT

132-4B

YCT

100L-6

YCT32-4

YCT-4B

YCT

160-4B

YCT

200-4A

功率

(kw)

1.5

2.2

3

5.5

5.5

(雙動力)

7.5

(單動力)

5.5

(雙動力)

7.5

(單動力)

外型尺寸

(長×寬×高)mm

1530×780×1550

2060×1112×1890

2870×1520×1880

2662×2000×3030

4240×1990×2750

3940×2006×2580

重量

612

989

1637

3260

3500

3854


注：以上技(jì )術參數僅供參考，處理量和補給水量随礦石粒度，礦石性質及作業條件不同而異。

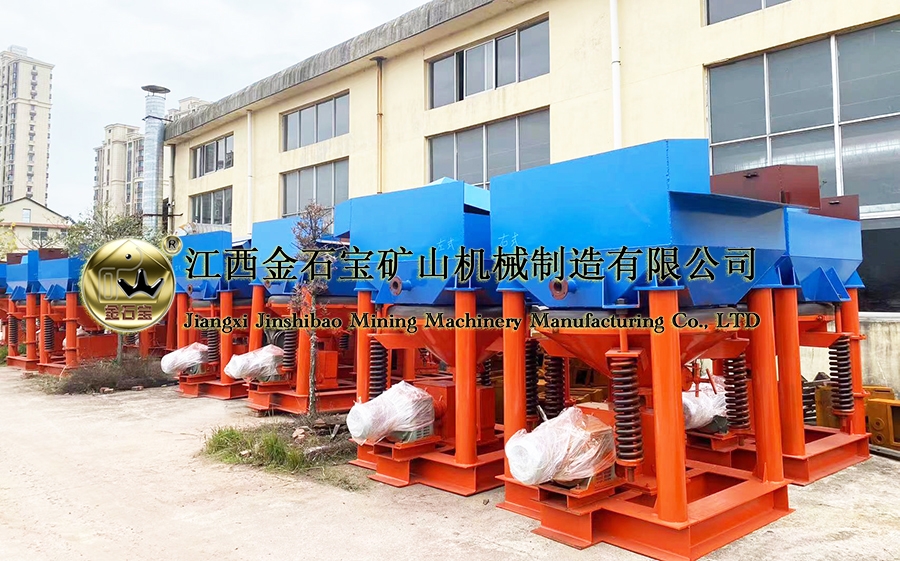

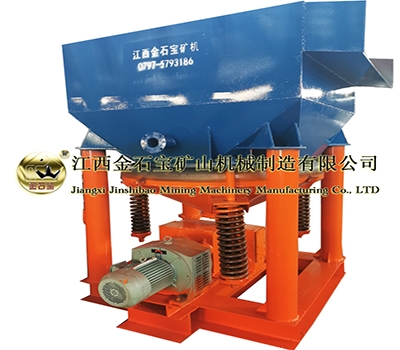

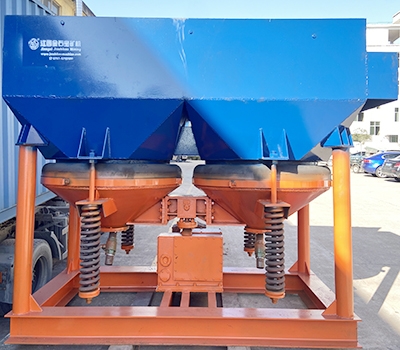

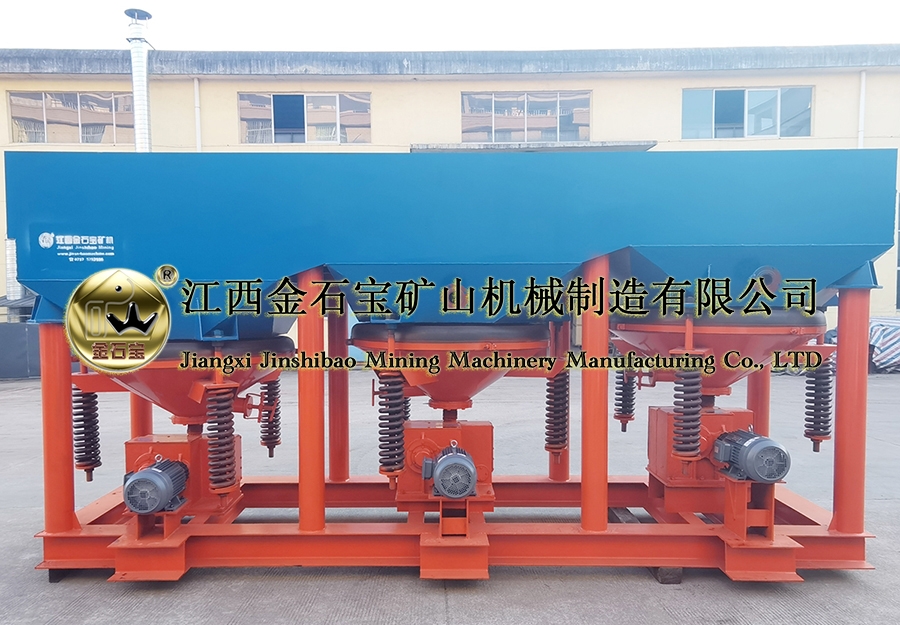

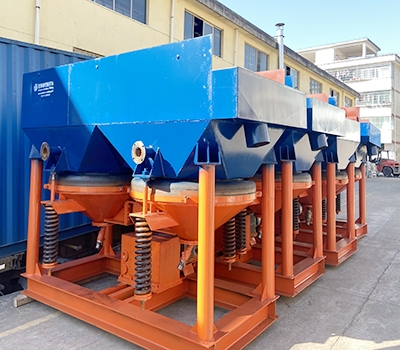

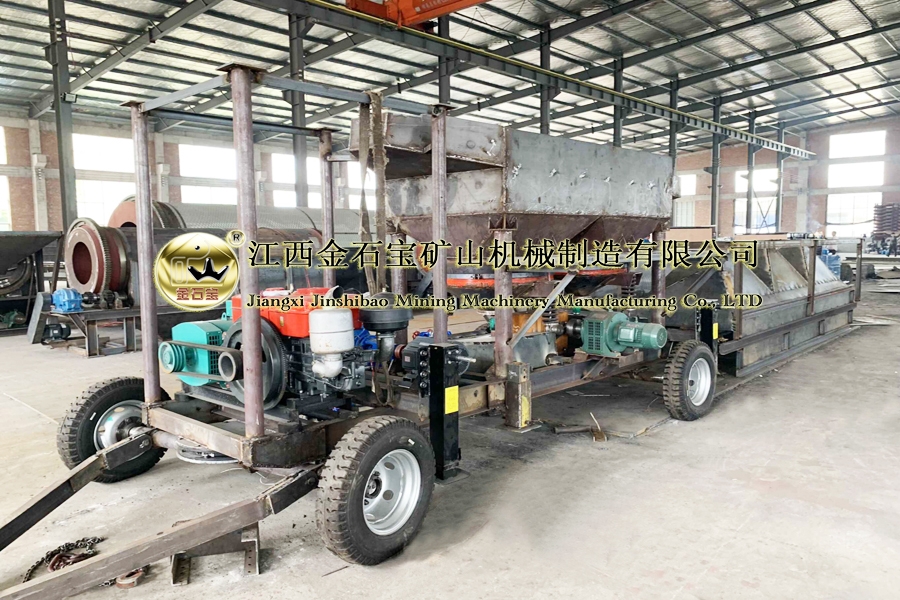

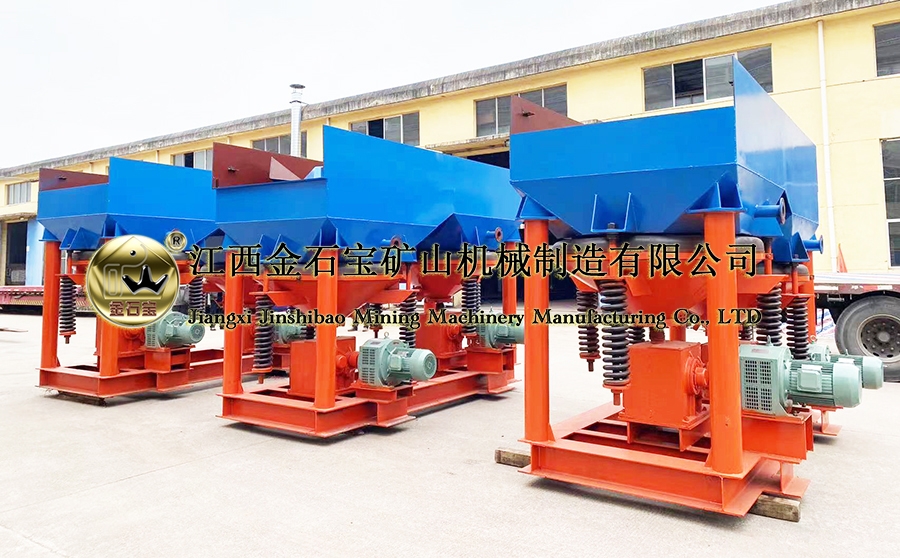

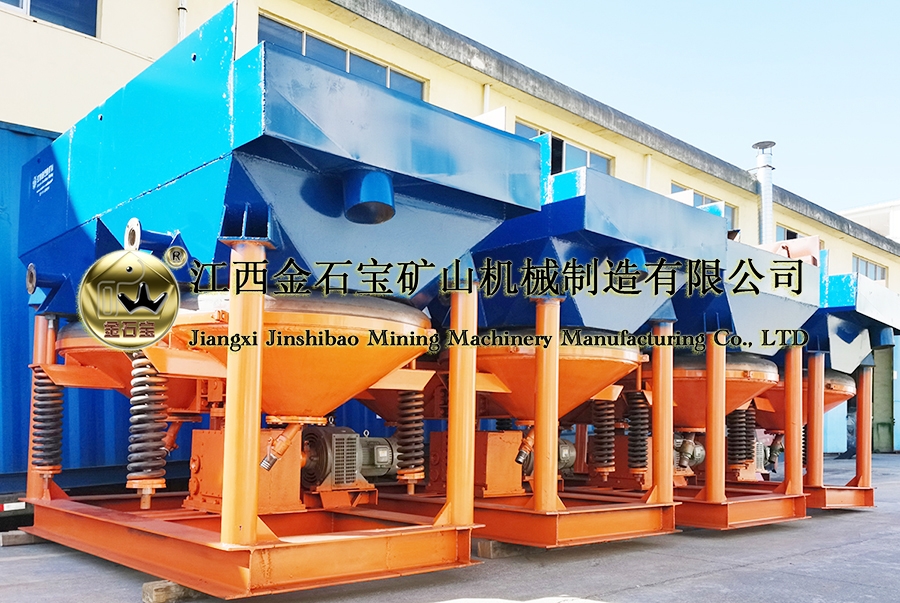

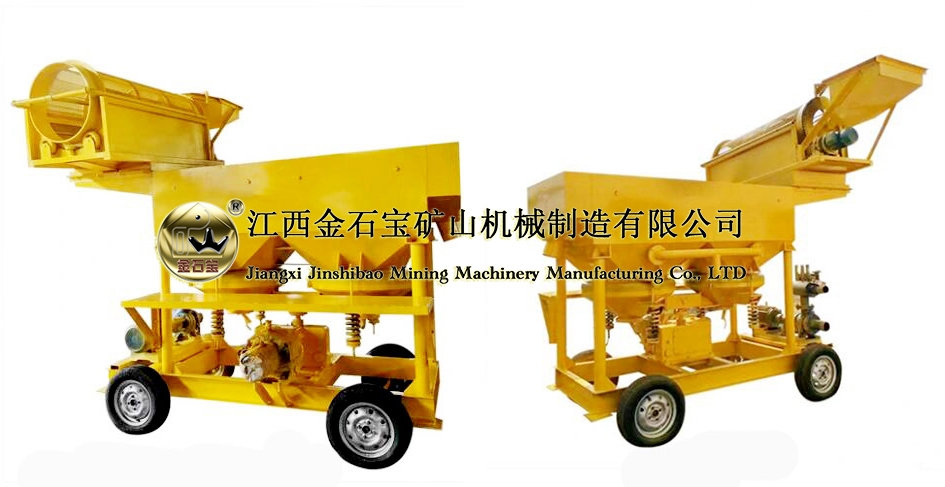

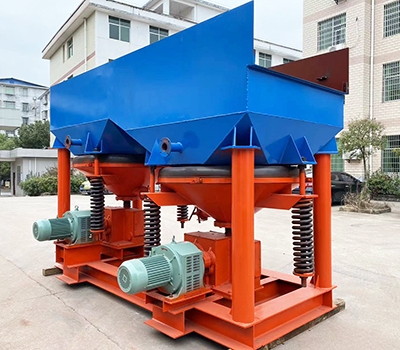

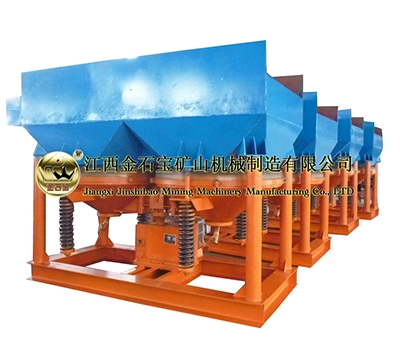

成品展示








設備在不斷的更新換代，獲取最新設備參數請電話咨詢，聯系電話 15879778652。
