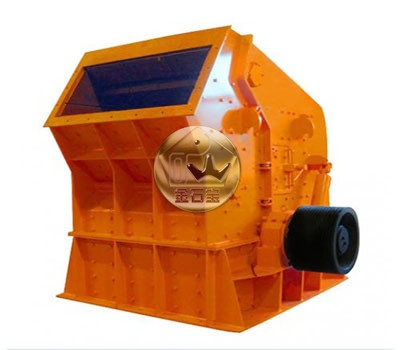

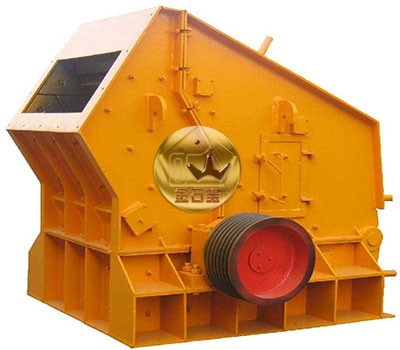

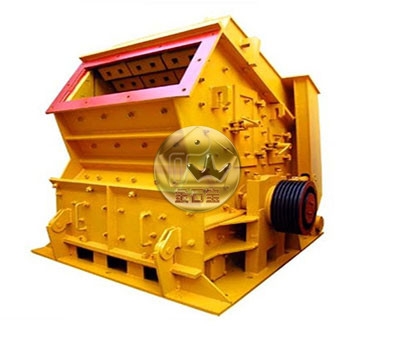

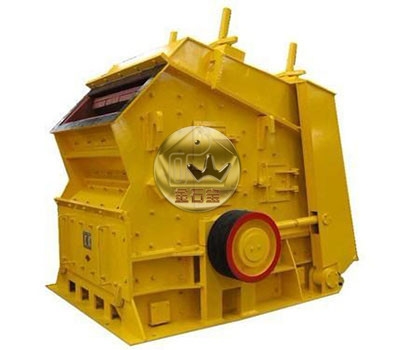

反擊式破碎機

技(jì )術特點：


1、适應性強，可以破碎中硬、軟、脆和韌性物料。


2、粉碎比大，可以一次完成中、細碎或粗、中、細碎作業，簡化生産流程。


3、單位産量能耗低。


4、設備結構簡單，操作、維護方便。




一、 概述


     反擊式破碎機簡稱反擊破，用它加工出來的物料呈立方體，無張力和裂縫，粒形好、抗壓能力強。能破碎進料粒度不超過800mm，抗壓強度不超過300MPa的石料。
    主要可破碎各種粗、中、細料如石灰石、花崗岩、混凝土等上千種物料。廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建築等行業。其排料粒度大小可以調節，破碎規格多樣化。



二、結構

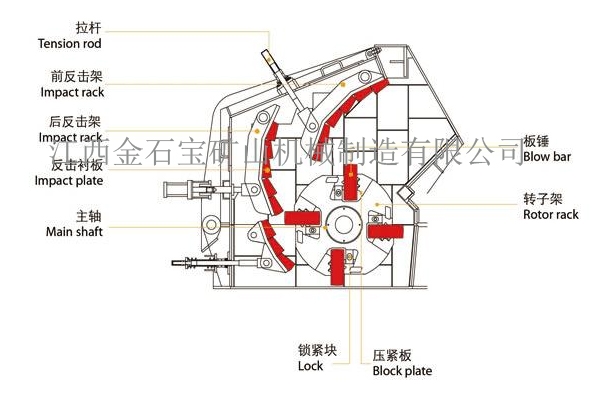

    主要由拉杆、前反擊架、後反擊架、反擊襯闆、主軸、鎖緊塊、壓緊闆、轉子架、闆錘、反擊闆、轉子等組成




三、工作原理


     反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。工作時，在電動機的帶動下，轉子高速旋轉，物料進入闆錘作用區時，與轉子上的闆錘撞擊破碎，後又被抛向反擊裝置上再次破碎，然後又從反擊襯闆上彈回到闆錘作用區重新破碎，此過程重複進行，物料由大到小進入一、二、三、反擊腔重複進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。


四、技(jì )術參數


型号



轉子

給料粒度

排料粒度

（mm）

處理量

（t/h

功率

（kw）

外型尺寸

(長*寬*高）mm

重量

（kg）



直徑

（mm）



長度

（mm）



轉速

（r/min）



PF0504

500

400

970

≤100

0~20

4~10

7.5

1425*1578*1010

1350

PF1007

1000

700

680

≤200

0~30

15~30

 37

2170*2650*1850

6450

PF1210

1250

1000

680

≤250

0~50

40~280

 95

3357*2250*2917

15000
