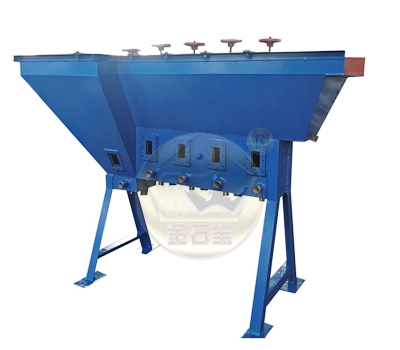

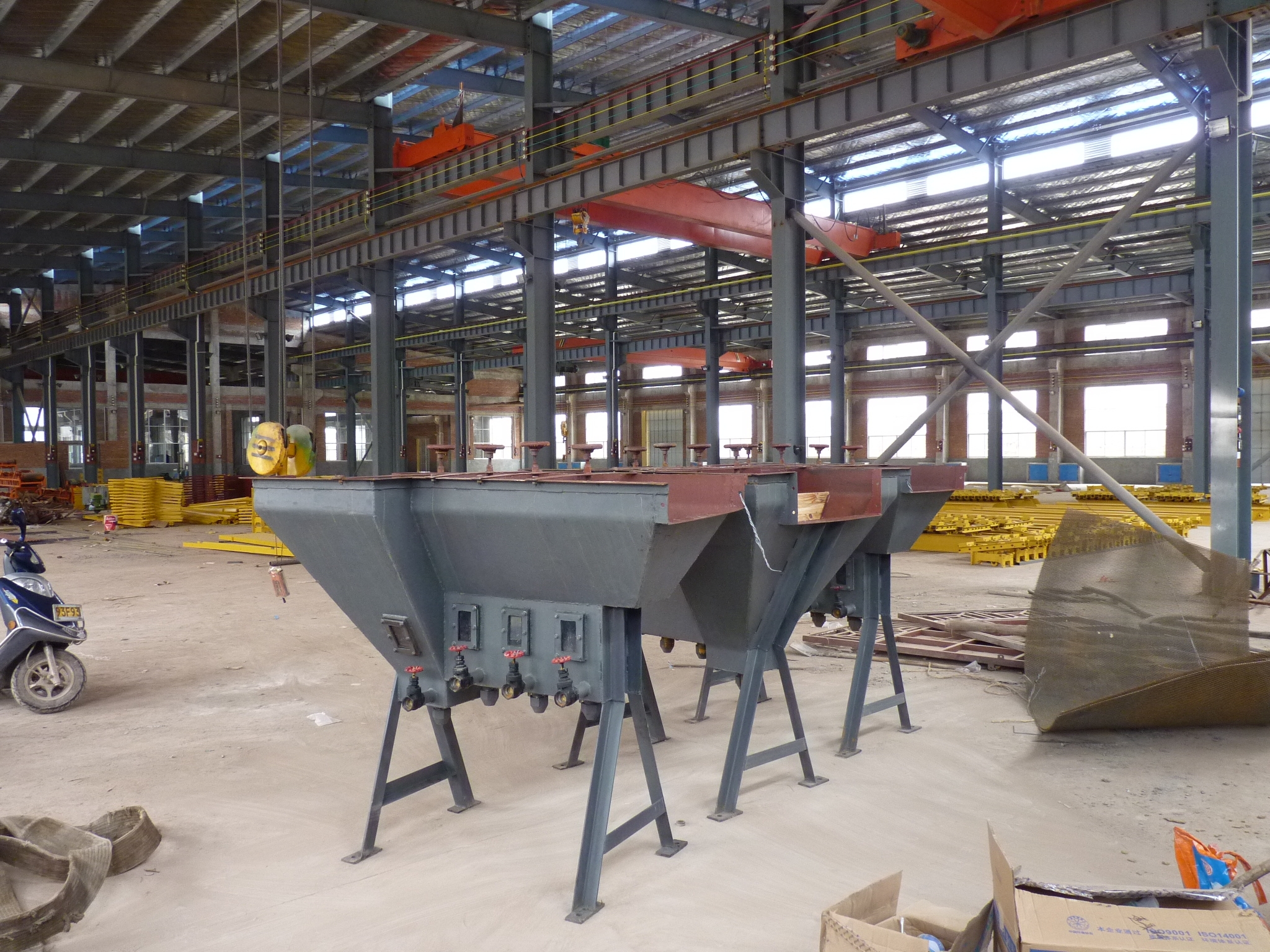

水力分級機

水力分級機是一種粒度分級設備。具有高效率、低能耗、無噪音等優點



一、産品概述

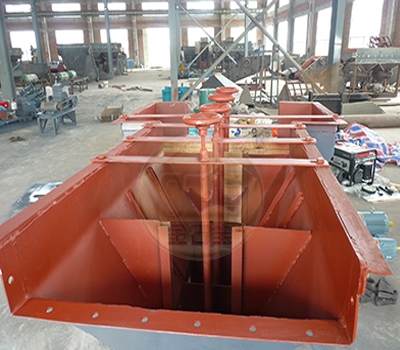

篩闆式槽型水力分級機是利用篩闆造成幹涉沉降條件的設備。機體外形為一角錐形箱,箱内用垂直隔闆分成4~8個分級室。每個室的斷面積為200mmx 200mm.在距室底一定高度處設置篩闆。

篩闆上鑽有36~ 72個直徑為3~ 5mm的篩孔。壓力水由篩闆下方給入,經篩孔向上流動。在篩闆上方懸浮着礦粒群,進行幹涉沉降分層。粗顆粒通過篩闆中心孔排出,排出量用錐形塞控制。

礦漿由一側給入,依次進到各室中,各室的上升水速逐漸減小,由此得到由粗到細的各級産物。分級室内上升水速分布是否均勻對分級效果有重要影響。減小篩孔并相應增加篩孔數目可在一定程度上改善效果。但水速分布不均是難免的。由此引起二次回流攪動效率不高的重要原因。

篩闆式水力分級機的優點是構造簡單,不需要動力。與機械攪拌式水力分級機比較,高度較小,便于配置。可以根據選廠處理能力的不同,制成四室、六室、八室等不同的規格。這種分級機在我國中小型鎢礦選礦廠應用較多。

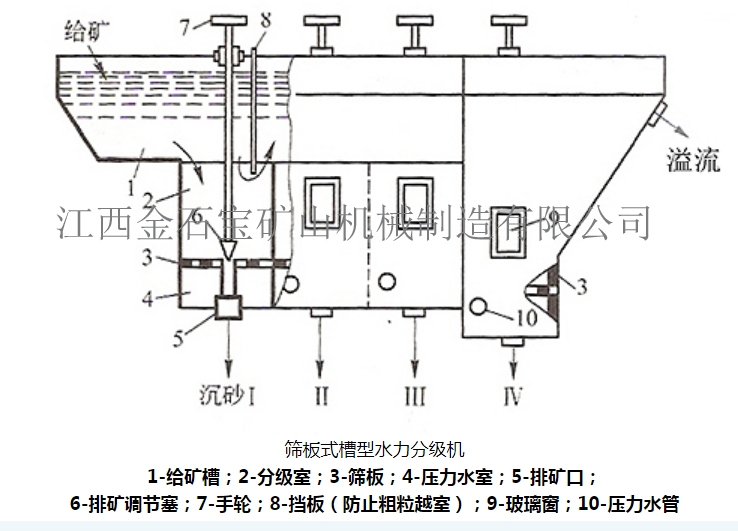

二、産品結構





三、主要技(jì )術參數


型号

給礦粒度/mm

給礦濃度

上升水壓

篩口尺寸/mm

生産能力/噸

外形尺寸/mm

200*200

0-3

20%-26%

150-200

200*200

4-5

1650*1100*1600

240*240

0-3

20%-26%

150-200

240*240

5-8

1818*1138*1680
