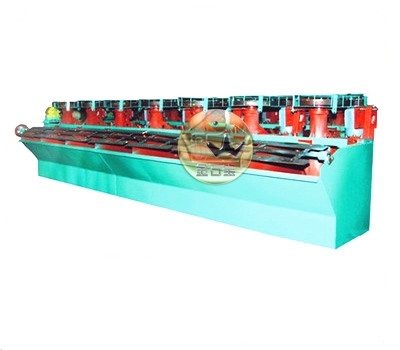

XJK浮選機

特點

XJK浮選機屬于一種帶輻射葉輪的空氣自吸式機械攪拌浮選機，該型浮選機具有攪拌力強，藥劑耗量較少， 充氣量大，生産能力大，功耗低，維修方便，可以處理粗粒和較大密度的礦石 ，能适應複雜流程 ，應用廣泛， 指标穩定等優點。每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更。礦漿循環合理，能減少粗砂沉澱。




一、 概述


   XJK型系列浮選機能有效地将品位很低的礦石選成高品位的精礦，廣泛用于銅、鉛、鋅、鎳、钼、金等有色金屬，黑色金屬和非金屬礦物(煤，滑石,瑩石等)的粗選、精選和浮選作業，特别是對于細粒浸染、成分複雜的礦石，采用此系列浮選處理能獲得較好的分選效果。


二、 結構

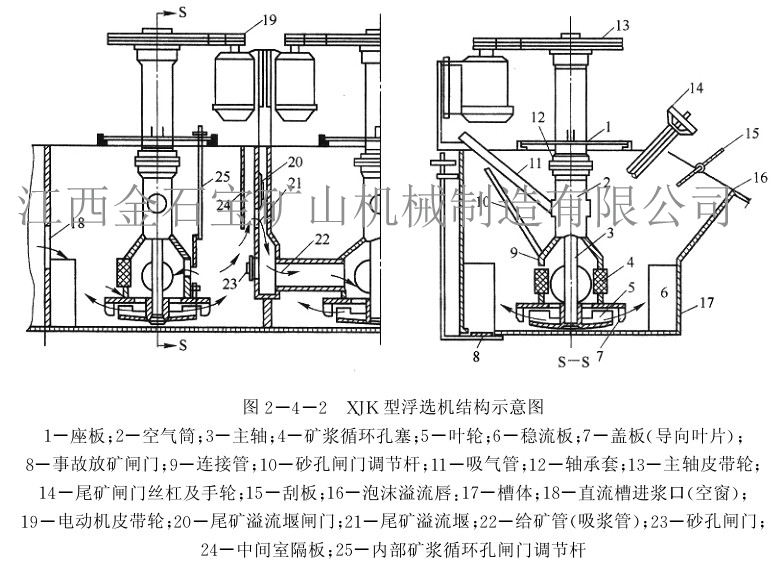

XJK浮選機每槽主要由承漿槽、攪拌裝置、充氣裝置、排出礦化氣泡裝置、電動機等組成。（如圖所示）

（1）承漿槽：它有進漿口，以及調節礦漿面的閘門裝置，它主要由用鋼闆焊成的槽體和鋼闆與圓鋼焊成的閘門組成。
    （2）攪拌裝置：它用于攪拌礦漿，防止礦砂在槽體沉澱，它主要由皮帶輪、葉輪、垂直軸等組成，葉輪是由耐磨橡膠制成的。

（3）充氣裝置：它由導管進氣管組成，當葉輪旋轉時，葉輪腔中産生負壓，将空氣通過中空的泵管吸入，并彌散在礦漿中形成氣泡群，這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的抛向定子，進一步使礦漿中的氣泡細化，及消除浮選槽中礦漿流的旋轉運動，造成大量垂直上升的微泡，為浮選過程提供必要的條件。
    （4）排除礦化氣泡裝置：它是将浮在槽面上的泡沫刮出，主要由電機帶動減速器，減速器帶動刮闆組成。






三、工作原理



   XJK浮選機工作時，将磨碎的礦石加水及必要的藥劑經攪拌槽調成礦漿後，注入開始攪拌的礦漿槽，通過電機和皮帶輪帶動葉輪跟主軸一同旋轉，使蓋闆和葉輪之間産生離心作用形成負壓，空氣由吸漿管經空氣筒吸入，同時礦漿經吸漿管被吸入，礦漿與空氣混合後，借葉輪旋轉産生的離心力，經過蓋闆邊緣導向葉片被甩入槽中。由于葉片的強烈攪拌，使礦漿中的空氣彌散成氣泡，并均勻分布在礦漿中。當懸浮的礦粒與氣泡碰撞接觸時，可浮的礦粒在藥劑的作用下附着于氣泡，并随氣泡上升至液面，形成礦化泡沫層，由刮闆刮出作為精礦，留在槽内的礦粒進入下一槽繼續選别。



四、技(jì )術參數



規格及型号

XJK-0.13

(1A)

XJK-0.23

(2A)

XJK-0.35

(3A)

XJK-0.62

(4A)

XJK-1.1

(5A)

XJK-2.8

(6A)

葉輪直徑

200

250

300

350

500

600

葉輪轉速（轉/分）

600

500

470

400

330

280

生産能力（m3./分）

0.05～0.16

0.12～0.28

0.178～0.4

0.3～0.9

0.6～1.6

1.5～3.5

葉輪電動機

型号

Y90L-4

Y100L-4

Y90L-4

Y1342S-6

Y132M-6

Y160L-6

功率kw

1.5

3

1.5

3

5.5

11

刮闆電動機

型号

Y80L-4

Y80L-4

Y80L-4

Y90L-6

Y90S-4

Y90S-4

功率kw

0.55

0.55

0.55

1.1

1.1

1.1

槽體尺寸（長×寬×高）mm

500×500×550

600×600×650

700×700×700

900×900×850

1100×1100×1000

1750×1600×1100

重量

（t/槽）

-

-

0.43

0.86

1.38

2.33
