Product Show

滾筒洗礦機

優勢和特點

1.處理能力大，洗礦能力強。

2.長形的洗礦筒體使得物料在内的逗留時間長，充分且有力地将物料完全分散。

3.筒體采用加厚型鋼闆。

4.傳動方式可選擇：①采用重型軸承、齒輪和拖輪（定位輪）。②輪胎傳動。

5.大輸出功率的電機和齒輪系統産生的扭矩。

6.高壓沖洗水沖洗圓筒内壁。

7.進料粒度可達230mm。

8.洗礦、篩分一體管理方便，易損件少，檢修方便。





一、産品介紹


RXT型滾筒洗礦機主要用于選礦前含泥礦石擦洗、脫泥、篩分等作業，提高後道工藝選礦指标，常用于錳礦、鐵礦、石灰石、鎢礦、矽石礦等其它需要擦洗、脫泥礦物。還廣泛用于含泥量高的砂金礦的選礦作用，能攪爛泥團使原礦得到充分松散，後經過尾部的篩分裝置，很好的把廢石一次性抛去，提高下一道工序的處理能力，能提高含泥量高的砂金礦回收率。


二、工作原理


滾筒洗礦機的筒體由四個滾輪支撐，電機帶動減速機傳動，大小齒輪帶動清洗筒體低速旋轉。含有泥團或石粉的物料從進料口給入，進入旋轉的滾筒内，清洗滾筒内壁安裝有一定角度的攪拌葉片，同時物料不斷被帶起抛落，自進料端到出料端移動過程中多次循環，并被順向或逆向的高壓沖洗水沖刷洗滌，清洗幹淨的物料經過尾部出料端篩分脫水後排出，從而達到洗礦、篩分、脫泥作業。


三、機械結構圖解

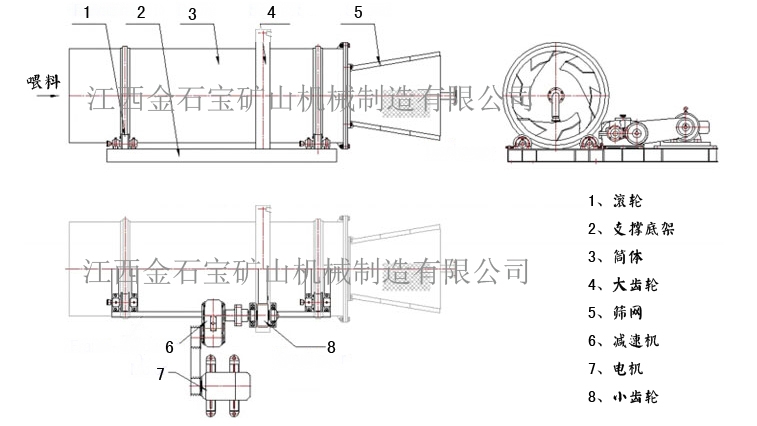

洗礦機齒輪傳動結構圖

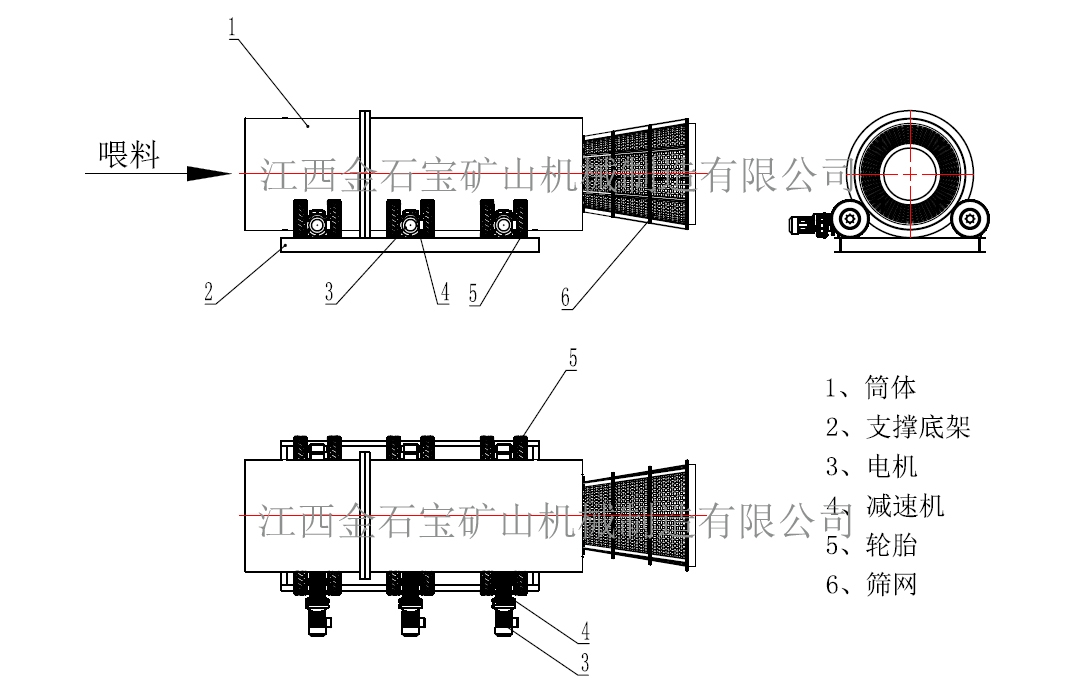

洗礦機輪胎傳動結構圖





五、産品參數




型号



筒體尺寸

 (mm)

篩網尺寸  (mm)

筒體轉速

(r/min)

給礦粒度 (mm)

循環水  (t/h)

耗水量

(m3/h)

處理量 (t/h)

功率

(kw)

重量

(t)

RXT1030

Φ1000×3000

≤20

27.9

≤80

20-30

1-4

40

15

3.8

RXT1136

Φ1100×3600

≤25

27.6

≤80

32-50

1.2-4

65

15

4.6

RXT1230

Φ1200×3000

≤25

27.6

≤100

35-60

1.3-4

70

22

4.7

RXT1430

Φ1400×3000

≤25

27.6

≤100

40-70

1.5-4

80

22

4.9

RXT1545

Φ1500×4500

≤25

21

≤160

60-110

1.7-4

120

30

6.9

RXT2265

Φ2200×6500

≤50

19

≤230

90-150

1.8-4

180

37

15.9
