Product Show

碾金機

技(jì )術特點：

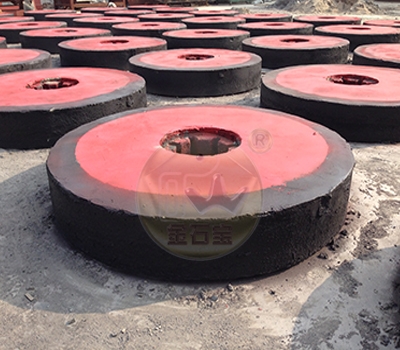

1、碾輪密度高、強度好、無氣孔。


2、磨礦範圍廣，球磨機可以磨的礦,濕碾機均可使用。


3、設備安裝簡單，投資小。


4、碾磨速度快、節能。


5、操作、維護方便、生産成本低。





一、産品概述


碾金機主要用于選金、銀、鉛鋅、鐵、钼、銅、銻等礦前期碾磨工作，同時也是球磨機碾磨作業的主要代替設備之一。該設備适應用小型礦山、交通運輸不便、電力供應不足的偏遠礦山使用。碾金機主要設備安裝簡單、投資小、産量高、生産成本低、碾磨速度快等特點。


二、結構及工作原理

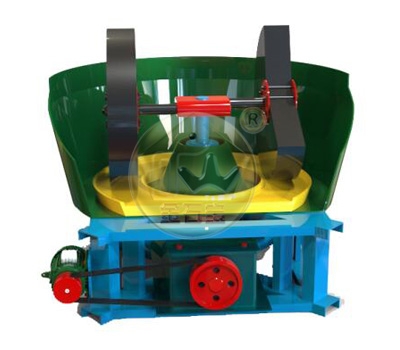

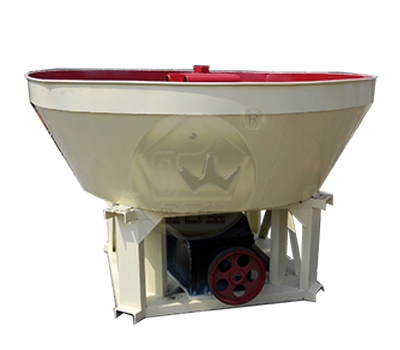

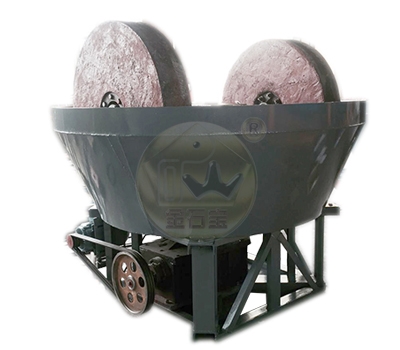

該設備主要由動力裝置、機架、水盆、碾輪、碾盤等部件組成，采用輪動式磨礦工作方式：首先電動機将動力傳動至減速機，在減速機帶動下，通過大立軸将力矩傳遞給上方的橫軸，然後經安裝在橫軸兩端的拉杆傳遞至碾輪，使碾輪産生驅動力，沿橫軸水平方向做逆時針旋轉運動；工作時的碾輪既能圍繞濕碾機大立軸公轉，又能圍繞碾輪中心軸進行自轉，碾盤則固定不動。添加的礦石物料，在碾磨機内受到來自，碾輪自身重量帶來的擠壓力，碾輪公轉自轉時與碾盤産生的巨大摩擦力，在受到反複的擠壓、揉搓、研磨後，被徹底粉碎。

碾輪在碾壓、揉搓礦物的同時，兼具混合攪拌造漿功能，将物料與水充分混合均勻，使礦漿濃度等各項磨礦指标穩定；經研磨粉碎後的單體解離礦物細粒，在混動的礦漿中，被帶至液面上層，經設置在水盆上的溢流排料口，溢流排出，進入下一作業工序加工；粗粒礦物則沉降在碾盤底部，繼續研磨粉碎，直至細度達到标準；設置在水盆排料口處的篩網（篩網目數，應根據礦物類型，分選要求，合理設置），可嚴格控制分級粒度，避免出現礦物過粉碎或粒度粗細不均現象，為後續作業創造良好條件。






三、技(jì )術參數


型号

碾輥直徑

碾輥厚度

碾盤直徑

碾盤厚度

碾盤槽寬

碾盤轉速

r/min

功率

KW

處理量

t/h

重量

T

JM-1600

1600±20

400±20

2100±20

180±30

500

20-22

30

9-10

16

JM-1500

1500±20

300±20

350±20

400±20

2000±20

2100±20

150±30

180±30

450

20-22

22

7-8

12

JM-1400

1400±20

250±20

2000±20

150±20

360

16-18

15

5-6

9.5

JM-1300

1300±20

250±20

2000±20

150±20

360

16-18

11

3-4

8

JM-1200I

1200±20

220±20

1800±20

100±20

270

13-18

7.5

1-2

6

JM-1200II

1200±20

200±20

1800±20

100±20

250

13-18

7.5

0.8-1

5

JM-1100

1100±20

200±20

1800±20

80±20

250

13-18

5.5

0.5-0.8

4.5

JM-1000

1000±20

200±20

1800±30

80±20

250

13-18

5.5

0.3-0.5

4

JM-900

900±20

160±20

1700±30

50±20

200

13-18

3

0.2-0.3

3

JM-850

850±20

140±20

1700±30

50±20

180

13-18

3

0.1-0.2

2.5
