Product Show

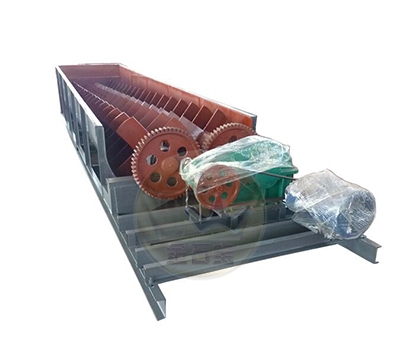

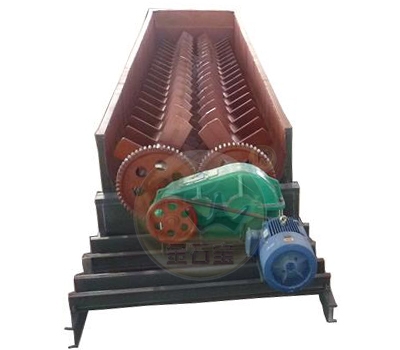

槽式洗礦機

産品特點

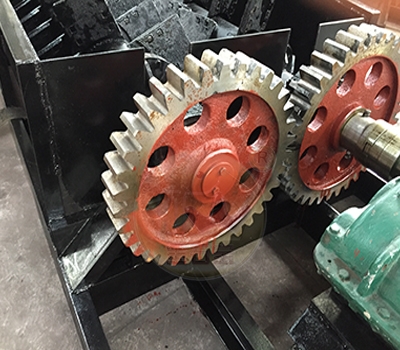

1.傳動方式設計簡單，合理，設備運行平穩


2.設備左右螺旋軸完成礦石擦洗和提升


3.螺旋葉片裝配耐磨襯闆





一、 産品概述


     槽式洗礦機主要用于選礦工藝執行前含泥礦石清洗，提高後道工藝選礦指标，常用于錳礦、鐵礦、石灰石、鎢礦、錫礦、矽砂礦等礦物洗礦。洗礦機是用于黑色和有色冶金礦山、鋼鐵、冶金、化工、建材用來洗淨礦石、石料的大型設備，洗礦機處理能力較大是滿足大生産力對礦石、石料的清潔度有要求的企業的理想設備。洗礦可避免含泥礦物原料中的泥質物堵塞粉碎和篩分設備，原料如含有可溶性有用或有害成分也要進行洗礦。


二、工作原理及結構


本機呈傾斜安裝，礦物與水由進料口（進料口的位置由用戶自定）進入槽體，通過螺旋軸葉輪的攪動，達到礦石的清洗作用。清洗後泥漿及雜物通過溢流槽流出（溢流口位置用戶自定），礦石沉入槽底，由出料口（出料口位置用戶自定）排出。

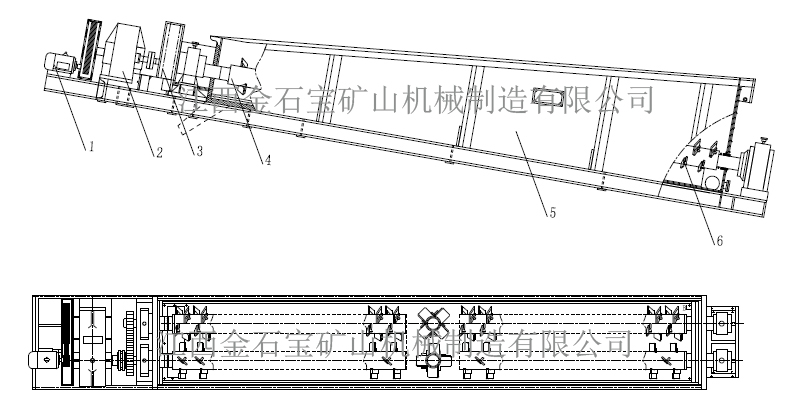

                                                   1.電機  2. 減速機  3. 齒輪  4. 傳動軸  5. 槽體  6. 攪拌葉片



三、 技(jì )術參數


型号

螺旋直徑

(mm)

轉速

(r/min)

給礦粒度

(mm)

傾斜角度

(o)

處理量

(t/h)

功率

(kw)

2RXL320

Φ320×3200

28

≤30

≤12

10

4

2RXL400

Φ400×4600

23

≤30

≤12

20

5.5

2RXL540

Φ540×4600

23

≤30

≤12

25

7.5

2RXL750

Φ750×7600

22.7

≤70

≤12

50

15

2RXL800

Φ800×7600

22

≤70

≤12

60

18.5

2RXL914

Φ914×7600

21

≤70

≤12

70

22
