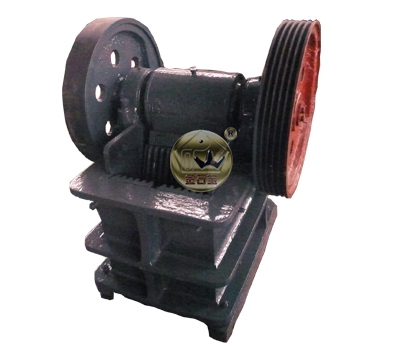

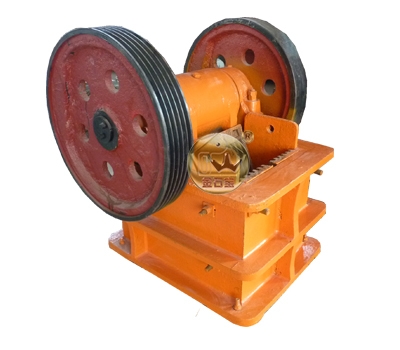

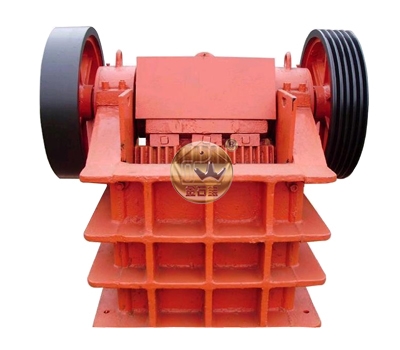

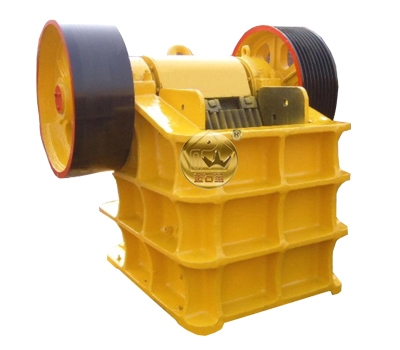

颚式破碎機

産品特點


（1）短肘闆；


（2）低懸挂；


（3）大擺角；


（4）使用壽命長；


（5）維修方便；





一、産品概述


本系列産品，具有破碎比大、産品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等衆多部門。破碎抗壓強度不超過350兆帕的各種物料，是成套破碎生産線中初線破碎的設備。



二、工作原理


本機主要由機架、動鄂、偏心軸、鄂闆、肘闆等。電動機通過三角皮帶傳動偏心軸多使動鄂按照已調整好的軌迹進行運動)從而将破碎腔内的物料予以破碎。

機架系單個整體鑄鋼結構或鋼闆焊接兩種，在破碎機左右的機架側壁上多裝有邊護闆以防止機架壁磨損。

動鄂為一成型鑄鋼件，正面裝有活動鄂闆，其上部借偏心軸與滾動軸承懸挂在機架上，下部支承在襯闆上，在偏心軸兩端有飛輪和帶槽的皮帶槽輪。

肘闆的另一端支承于調整座上，襯闆除對動鄂起着支承作用外，在外來不能破碎的物料進入破碎腔内，機器荷載突增的情況下，起保險作用，卻自身迅即斷裂，從保護其他機件不受損傷。

      調整座安裝在機架兩側的滑槽内，并與調整墊片緊貼，當排料口需要進行調整時，用扳手将螺母頂緊，加入或減少調整墊片。調整座向前移，排料口即由大變小，反之，由小變大。

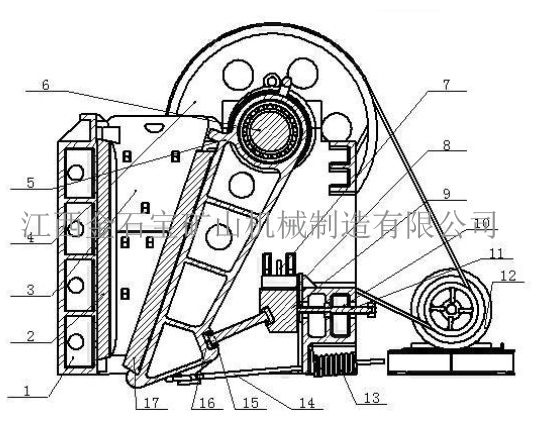

三、機械結構圖解


1機架 2.活動鄂闆 3.邊護闆 4.皮帶輪 5.動鄂 6.偏心軸 7.拉緊螺栓 8.墊片組 9.調整座

10.拉緊螺栓 11.頂杆螺栓 12.電動機 13.彈簧 14拉杆 15.肘闆 16.肘闆墊 17.活動鄂闆



四、技(jì )術參數

型号

進料口尺寸(mm*mm)

最大進料粒度

處理能力(t/h)

主軸轉速(r/min)

電機功率

(KW)

排料口調整範圍

軸承

重量

PE150*250

150*250

130

1-4

250

5.5

7.5

15-40

3610*2

7215*2

0.65

0.45

PE200*300

200*300

190

2-6

290

7.5

11

20-60

3519*2

3614*2

0.8

PE250*350

250*350

200

3-10

290

10

13

20-80

3520*2

3615*2

1.2

PE-250*400

250*400

210

5-20

300

15

20-60

3628*4

3522*2

3528*2鑄焊

2.8

PE-400*600

400*600

350

17-115

250

30

40-100

3538*2

3634*2

6.5

PE-500*750

500*750

450

30-120

250

55

50-120

3544*2

3640*2

12

PE-600*900

600*900

480

56-192

250

75

75-200

3752*2

2244*2

17.6

PEX-100*600

100*600

80

3-10

300

7.5

10-30

3518*4

1.1

PEX-150*750

150*750

120

8-25

300

15

18.5

10-50

3532*4

2.8

PEX-250*750

250*750

210

13-35

300

30

15-50

3628*4

5

PEX-250*1000

250*1000

210

15-50

300

37

15-50

3538*4

6.5

PEX-250*1200

250*1200

210

16-55

300

45

16-55

3538*4

7.7
