Product Show

雙層搖床

雙層搖床


1,占地面積小，有效降低選礦廠在土建方面的成本。

2,能耗小：雙層搖床比兩台單層搖床功率還小0.7KW，有效降低選礦廠能耗方面的成本。

3，處理量大，是單台搖床的2倍，有效降低選礦廠在設備投資方面的成本

4，性價比高，一台雙層搖床比2台單層搖床總價格還更實惠。

5，有效降低選礦廠人工方面的成本，同樣台數的雙層搖床操作工人要減少一半。




産品概述


  搖床屬于重力選礦設備。适于選别2-0.037mm礦砂及礦泥級别的金、鎢、錫、钽、鐵、錳、鉻、钛、铋、鉛等有色、黑色、稀貴金屬礦物，同時也适合與從各種爐渣，廢舊電路闆、廢舊電線電纜、廢舊電池等中回收成品金、銅、銀等貴金屬。選别4-0.037mm的硫鐵礦，适當改換床條形式後可選别末媒和煤泥，獨居石、金紅石、锆英砂、螢石、二氧化矽等非金屬，以及分選其它具有足夠比重差及粒度組成合适的混合物料。

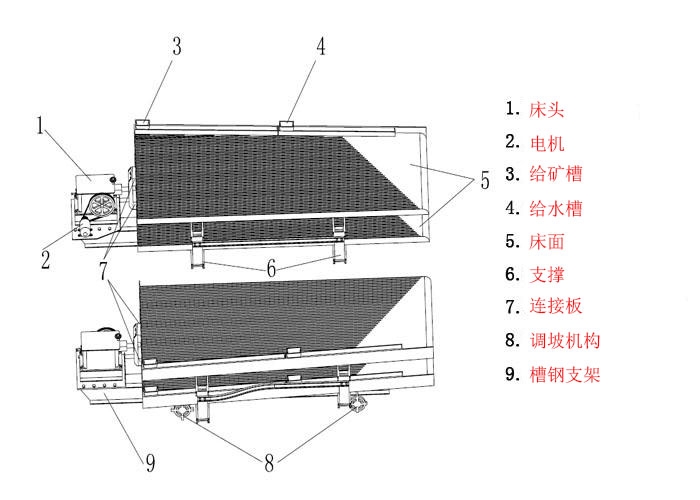

主要結構




技(jì )術參數


規格型号

6-S型

6-S型

6-S型

床面型号

LY(S)

LY

LY

床面尺寸（毫米）

長×給礦端寬×精礦端礦

4500×1850×1560

3000×1680×1380

2100×1050×850

選别面積（平方米）

7.67*2

4.08*2

2*2

給礦粒度（毫米）

粗砂

2-0.5

2-0.5

2-0.5

細砂

0.5-0.074

0.5-0.074

0.5-0.074

礦泥

0.074-0.037

0.074-0.037

0.074-0.037

給礦濃度（%）

10-30

10-30

10-30

處理能力（噸/時）

粗砂

2-5

1.2-3

0.8-1.6

細砂

1.6-2.4

0.6-1.6

0.4-1

礦泥

0.6-1.8

0.4-1.2

0.2-0.8

耗水量（噸/時）

3-8

2.5-7.5

2-5

沖程（毫米）

10-30

10-30

10-30

沖次（次/分）

240-360

210-360

210-360

橫向坡度（度）

0°～10°

0°～10°

0°～10°

電動機

型号

Y70L-4

Y100L-4

Y90L-4

功率

2.2

1.5

1.5

轉速（r/min）

1400

1400

1400

三角皮帶（毫米）

A-2000

A-1033

B-2007

外形尺寸（毫米）

長×寬×高

5630×1850×1260

（28#槽鋼支架）

4130×1680×1260

（28#槽鋼支架）

3040×1050×1060

（8#槽鋼支架）

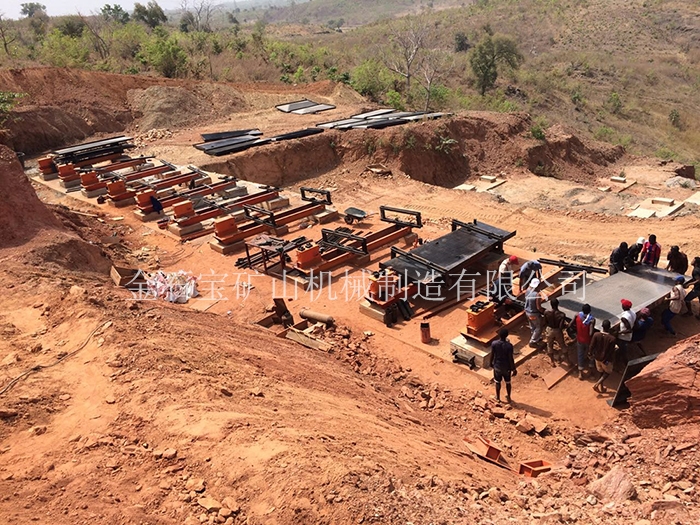

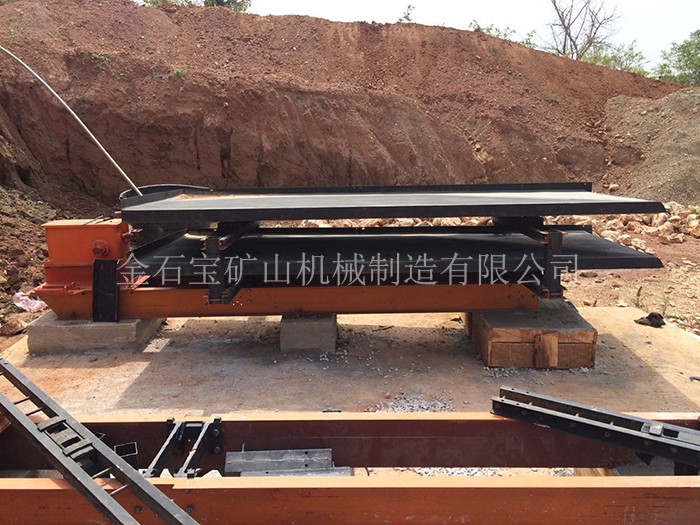

礦山現場
