ZSW振動給料機

歡迎來到江西金石寶機械設備有限公司網站 !

企業QQ咨詢

Product Show

優勢特點

重型振動給料機結構簡單、安裝方便、振動平穩、工作可靠、壽命長、便于維護和檢修，易于實現自動控制等優點；

①采用了雙軸振動器，直線振動，給料的同時完成篩分工藝，提高了設備的利用率，降低了成本；

②可為粗碎破碎機連續、均勻地喂料，并同時對物料進行粗篩分；

③可選裝變頻調速電機，調節頻率，從而改變産量，便于控制給料量，無需頻繁啓動電機。

一、使用範圍

振動給料機又稱振動喂料機。常用于生産流程中把大、中等塊狀物料從貯料倉中均勻、定時、連續地給到受料裝置中。一般情況下用于鄂式破碎機粗破前的均勻給料。振動給料機廣泛用于冶金、煤礦、礦山、建材、化工等行業的破碎給料作業。

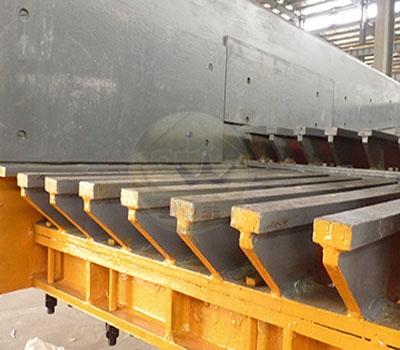

振動給料機可分為兩類：鋼闆結構和篦條結構。鋼闆結構的給料機多用于砂石生産線，作用是将物料全部均勻地送入破碎設備中；而篦條結構的給料機，可對物料進行粗篩分。在選用時候根據生産情況選用适合的給料機

二、工作原理

振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機等組成。激振器個是由二特定位置的偏心軸以齒輪相齧合組成，裝配時必須使兩齒輪按标記相齧合，通過電機驅動，使兩偏心軸旋轉，從而産生巨大合成的直線激振力，使機體在支承彈簧上作強制振動，物料則以此振動為動力，在料槽上作滑動及抛擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的篩條時，較小的料可通過篩條間隙而落下，可不經過下道的破碎工序，起了篩分的效果，提高了工作效率。

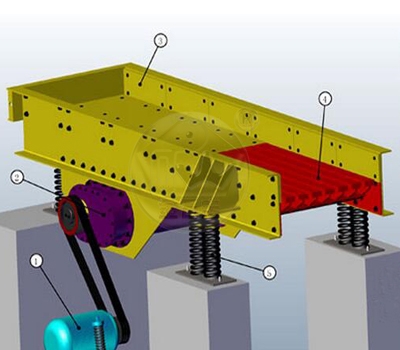

1. 振動機架（給料槽）；2. 激振器；3. 減震彈簧及支座；4. 電機及支座

四、主要技(jì )術參數

GZD型：電機振動；ZSW型：激振箱式

型号	進料粒度	處理能力（t/h)	偏心軸轉速（r/min）	電動機功率（KW）	電動轉速 RPM	電動機數量	安裝傾角（°）	機器外型尺寸（長寬高）（mmmmmm）	機器重量	料槽尺寸（mm*mm）
GZD-250*75	-300	100		2*1.5	965	2	0-10	250011001400	600	2500*750
GZD-360*100	-500	150		2*3	965	2	0-10	360016001500	1500	3600*1000
GZD-420*120	-600	200		2*5.5	965	2	0-10	420018001600	3100	4200*1200
ZSW-380*95	-500	90-100	500-714	11	1000	1	0	388222242121	3980	3800*950
ZSW-490*95	-580	120-240	500-800	15	1000	1	0	495722772150	5004	4900*950
ZSW-490*110	-580	120-280	500-800	15	1000	1	0	495724002150	5320	4900*1100
ZSW-590*110	-600	350	750	22	1500	1	0	600025002150	6130	5900*1100
ZSW-600*130	-600	550	800	22	1500	1	0	608225802083	7800	6000*1300
ZSW-600*150	-1000	600	800	22	1500	1	0	618322953015	11153	6000*1500
