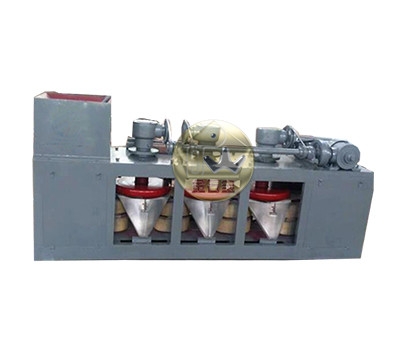

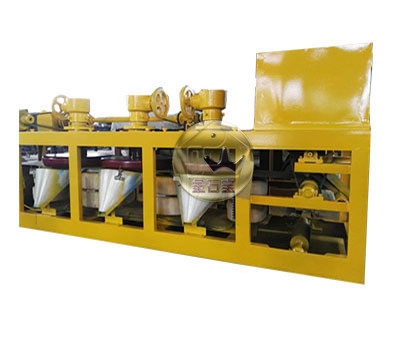

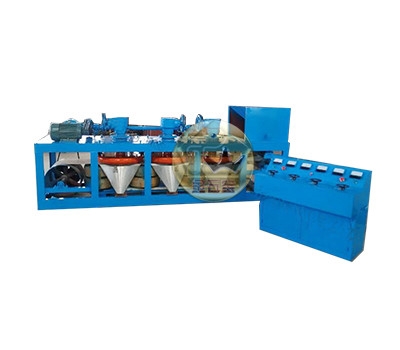

幹式磁選機

特點


1.結構緊湊


2.性能穩定


3.安裝簡易，使用維護方便。



一、 概述


    本機系幹式強磁磁選機。使用于钛鐵礦、稀土礦、鉻鐵礦、鎢、錫鐵礦、铌、钽、锆英石、金紅石、獨居石、紅柱石、石榴石、蘭晶石、長石、石英等各種有磁性的差異的金屬礦物的選别或非金屬礦物除鐵。



二、 結構

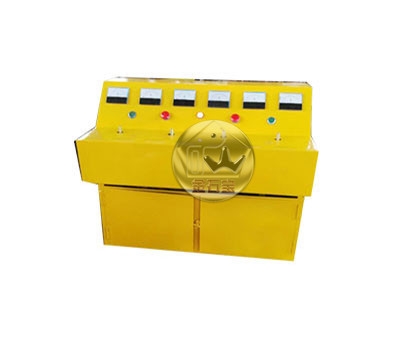

主機由給礦裝置、弱磁滾筒、傳動部分、物料輸送裝置、磁盤、電磁系統、機架等組成。電控部分由電源、控制、整流、工作指示等元件組成。

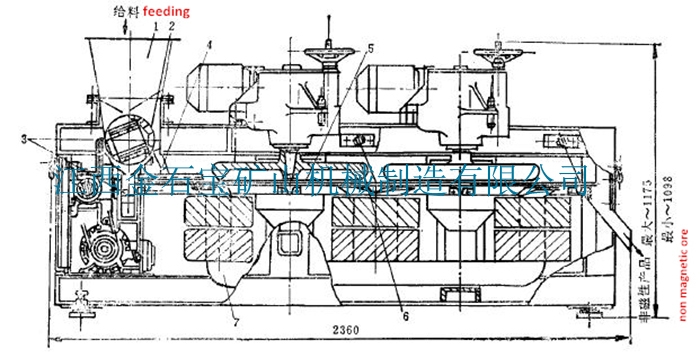

1、料倉;  2、料缸; 3、 強磁物料鬥; 4、篩槽; 5、振動槽;6、勵磁控制箱; 7、磁機盤



三、工作原理


    三盤電磁選機适用于多種強磁性混合礦石的分離，根據不同礦物的磁性實現礦物分離。通過調整勵磁電流水平，可以形成不同強度的磁碟，并對不同的磁感應強度進行調整，達到不同的磁感應強度，完成不同礦物的分離。


四、技(jì )術參數


型号規格

單位

PC3-500

PC3-600

PC3X-600（A、B型）

磁場強度

毫特

距帶面2毫米
盤齒1700豪特

距帶面2毫米
盤齒1800豪特

距帶面2毫米

盤齒2000豪特

磁盤數量

個

3

3

3

磁盤直徑

毫米

500

600

600

磁盤轉速

轉/分

25-40

22-38

22-32

電源

千瓦

380四組三線

380四組三線

380四組三線

激磁線圈

組

4

4

4

配用電機

千瓦

Y112M-6，1.1

Y112M-6，1.5

Y112M-6，1.5

激磁功率

千瓦

1.5

1.6

1.6

線圈溫升

攝氏度

65

65

65

線圈額定電流

安培

1.1-1.8

1.2-1.9

1.2-2.2

使用定額



連續

連續

連續

供料寬度

毫米

210

300

300

原料粒度

毫米

<2

<2

<2

處理量

公斤/時

100-500

120-800

80-800

外形尺寸

毫米

2800×800×1220

3250×900×1250

3150×900×1250

機重

千克

1900

2200

2300
