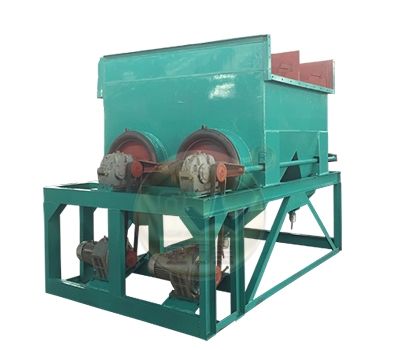

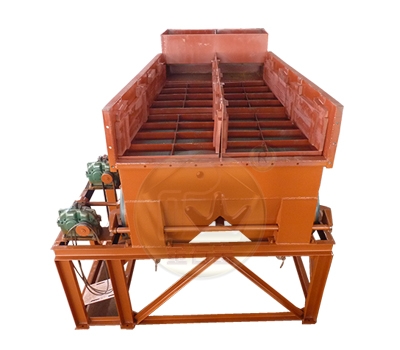

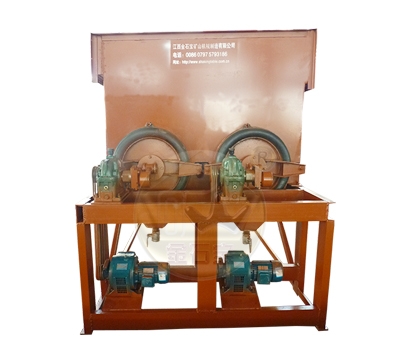

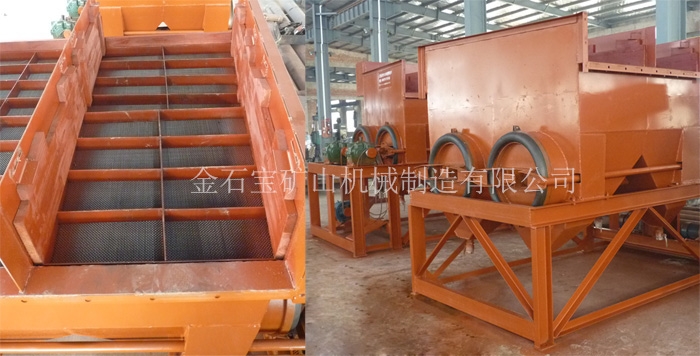

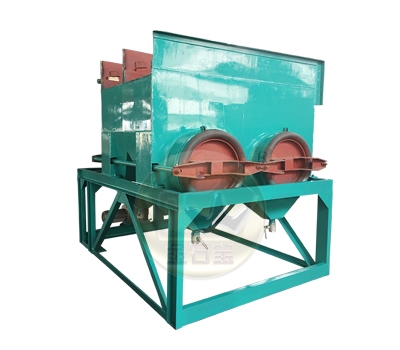

梯形跳汰機


梯形跳汰機


1.設備簡單、易維護；



2.适用範圍廣，廣泛用于選别金、鎢、錫、 鐵、錳、钛等礦物；



3.處理量大，分選效率高，常作為作為粗選或精選使用；






産品概述



   跳汰機是現代重選設備之一。由于其處理能力大，選别粒度範圍廣，維護簡單，作為粗選或精選，被廣泛用于選别金、鎢、錫、 鐵、錳、钛等礦物。2LTC6109-8T梯形跳汰機的隔膜垂直地安裝在跳汰室篩闆的側壁上，按隔膜運動方向區分，與礦流運動方向垂直成為橫向側動隔膜 跳汰機。由于隔膜設置在槽體的外壁，又稱側動外隔膜跳汰機，按跳汰室水平面形狀也稱梯型跳汰機。

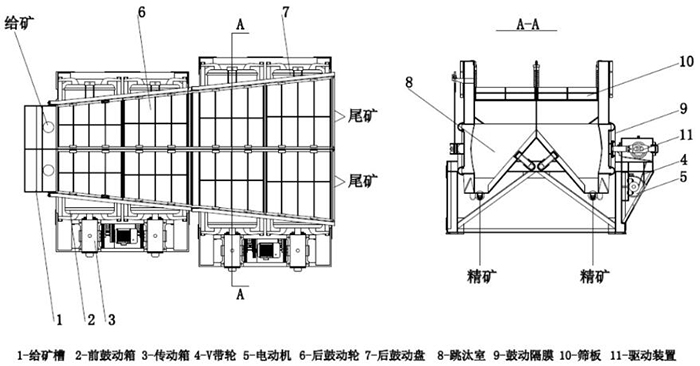

産品結構


   2LTC6109-8T梯形跳汰機，該機橫截面為梯形，沿着礦流方向由窄變寬，礦漿流速逐漸減緩，特别有利于細粒重礦物回收。整機由8個跳汰室組成，分成兩列，每列4室，各室沖程沖次可單獨調節，組成不同 的跳汰制度。該跳汰機的的兩列1-4室與5-8室中間隔斷，用螺栓連接起來形成一個整體。結構為可拆卸形式。以便于運輸和搬運。其結構 簡單，維修方便，運轉穩定，已在金、鎢、錫、鐵、錳、钛等重選廠廣泛應用。





技(jì )術參數



結構形式

雙列側動梯形外隔式

跳汰室數

8室



跳汰室規格



一室給入端單列寬600mm

四室排料端單列寬1000mm

每室長900mm



跳汰面積



總面積 5.76m2

一室 0.585m2 二室 0.675m2

三室 0.765m2  四室 0.855m2

隔膜沖程

10-50（可調）

隔膜沖次

0-310次/分（無極調速）

給礦粒度（重礦物）

5mm

生産能力

10-20噸/時

用水量

50-100噸/時

電機功率

2.2KW*4（調速電機）

設備總重

4650KG

外形尺寸

4400*3060*2700

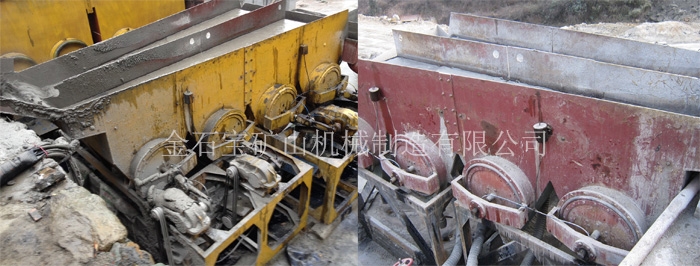

礦山現場
