Product Show

ZK直線振動篩

主要特點：


1、處理量大、結構強度高堅固耐用，維修方便。


2、耗能低、噪音低、聚氨酯篩網壽命長。


3、篩分精度高，粒度可調、篩分效率高。


4、脫水效果好，安全可靠。



ZK直線振動篩


産品介紹：


直線振動篩是因篩箱的運動軌迹為定向直線而得名。廣泛用于煤炭、礦山、冶金、建材、輕工、環保、交通等部門對各種中、細物料進行幹、濕式篩分分級或脫水、脫泥、脫介等。

通過多年的實踐證明，該系列振動篩具有處理量大、技(jì )術參數合理、結構強度高、運轉平穩、噪音小、維護檢修方便，深的用戶好評。


工作原理：


1.ZKR直線振動篩振動器的兩個偏心軸上都裝有相同偏心距的相等偏心質量，以保證篩體足夠的振動頻率。兩軸運動采用雙電機自動同步技(jì )術，兩軸旋轉方向、相反速度相等。篩面上的物料在向前運動，同時還在跳起和下落過程中受到壓實作用。因此特别适用于脫水、脫泥、脫液，以及重介質選礦時脫除重介質。

2.電機與激振器偏心軸連接采用鞍形塊彈性聯軸器，具有承載扭矩大，繞性好等優點。

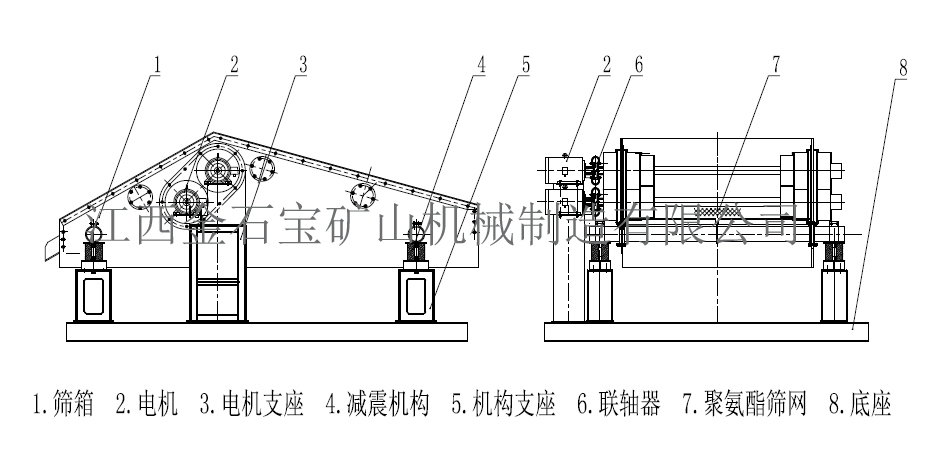

機械結構圖解：




設備參數：


型号

篩面面積m2

篩孔尺寸

給料粒度mm

處理量t/h

雙振幅

振次r/min

電機

ZK-1236

1.2*3.6

0.5-13

≤100

10-30

6-8

960

Y130M2-6

2*5.5

ZK-1436

1.4*3.6

0.5-13

≤100

25-45

6-8

960

Y130M2-6

2*5.5

ZK-1536

1.5*3.6

0.5-13

≤100

35-55

6-8

960

Y130M2-6

2*5.5

ZK-1545

1.5*4.5

0.5-13

≤100

40-70

6-8

960

Y160M-6

2*7.5

ZK-1861

1.8*6.0

0.5-13

≤100

70-110

6-8

960

Y160L-6

2*11

ZK-2148

2.1*4.8

0.5-13

≤100

65-100

6-8

960

Y180L-6

2*15

ZK-2448

2.4*4.8

0.5-13

≤100

75-115

6-8

960

Y180L-6

2*15

ZK-2161

2.1*6.1

0.5-13

≤100

90-150

6-8

960

Y200L-6

2*18.5

2ZK-2161

2*2.1*6.1

3-50 0.5-13

≤300

90-150

6-8

960

Y200L-6

2*18.5

ZK-2461

2.4*6.1

0.5-50

≤100

95-170

6-8

960

Y200L-6

2*18.5

2ZK-2461

2*2.4*6.1

3-50 0.5-13

≤300

95-170

6-8

960

Y200L1-6

2*18.5

ZK-3061

3.0*6.1

0.5-13

≤100

120-185

6-8

960

Y200L2-6

2*22

2ZK-3061

2*3.0*6.1

3-50 0.5-13

≤300

120-185

6-8

960

Y225M-6

2*30

ZK-3661

3.6*6.1

0.5-13

≤100

140-220

6-8

960

Y225M-6

2*30

2ZK-3661

2*3.6*6.1

3-50 0.5-13

≤300

140-220

6-8

960

Y250M-6

2*37

ZK-3673

3.6*7.3

0.5-13

≤100

170-260

6-8

960

Y250M-6

2*37
