颚式破碎機動颚底闆磨損嚴重怎麽辦？試試這樣做，節約費用近20萬

時間：2019-12-23 17:27:51  點擊數：3687

  • 颚式破碎機動颚底闆磨損嚴重怎麽辦？試試這樣做，節約費用近20萬


    •     近日，有朋友留言說其颚式破碎機的動颚底座磨損很嚴重，擔心動颚會脫落，問小編有什麽辦法補救，畢竟換新設備又不便宜。小編想到了某選礦廠同樣遇到過這個問題，找到原因後采取了對應的解決措施，節約總費用近20萬。

    1
    問題排查

    根據實際情況分析導緻動颚底闆磨損的原因有兩個：

    一、是動颚底闆在運行中，擠壓物料産生的爆破沖擊對動颚底闆磨損十分嚴重；

    二、是動颚底闆設計有缺陷，動颚底闆與動颚連接為底部斜扣+上部螺栓固定的結構形式，斜扣磨損後，上部固定螺栓所受剪切力巨大，存在安全隐患。

    另外，在檢査、排査過程中還發現如下問題：

    （1）下部漏鬥空間狹小，積料嚴重，檢修空間十分受限；

    （2）機身下部襯闆物料磨損非常嚴重，使用壽命較短；

    （3）除塵效果差，崗位作業環境惡劣。

    2
    解決問題

    一、是動颚底闆下沿加裝耐磨闆。

    由于設計缺陷，動颚與動颚底闆的固定方式改造難度大、費用高，因此采用動颚底闆打孔攻絲，用5個M24高強度螺栓固定耐磨闆後，再采用507焊絲用二氧化碳保護焊進行焊接，并用石灰和棉被對焊縫進行保溫處理這種方法，以達到最佳定位和焊接固定耐磨闆的目的，以此增加動颚底闆與活動牙闆的有效接觸面，防止活動牙闆運行過程中脫落，并保護動颚底闆不被物料擠壓沖擊磨損。通過定期在耐磨闆上堆焊耐磨層，理論上可以實現動颚底闆永久使用壽命。

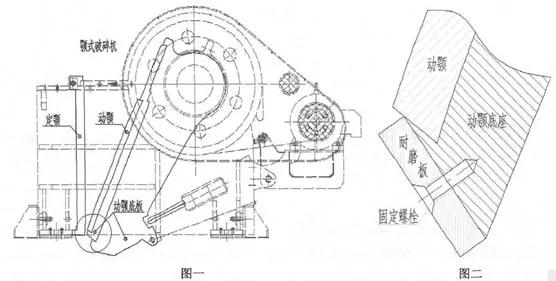

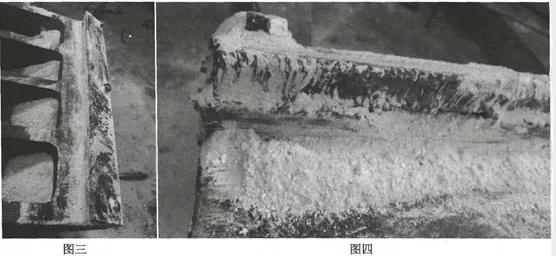

    如圖一、圖二所示，實物改造完後如圖三、圖四所示：

    二是将颚式破碎機下料口進行擴容改造。

    由于原設計存在一定的設計缺陷，導緻下料口空間受限，漏鬥積料，檢修人員很難進入下料口上部以及破碎機腔體的内部進行檢查。在不破壞破碎機承重基礎的前提下，增大破碎機下料口尺寸，并重新設計下料漏鬥，以減少物料對動颚底闆下沿的沖擊磨損。

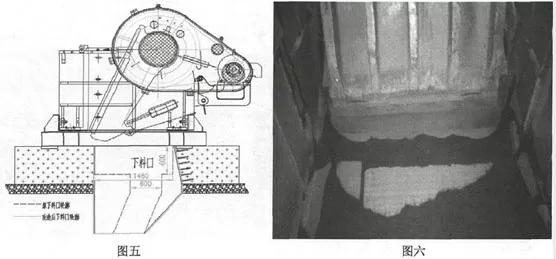

    如圖五所示，改造後下料口如圖六所示：

    三、是将原上、下部機身襯闆及下料漏鬥襯闆的材質由16Mn（碳錳鋼）改為Mn13（高錳耐磨鋼），厚度由30mm改為35mm。

    Mn13是抵抗強沖擊、大壓力物料磨損等耐磨材料中的選擇，具有其它耐磨材料無法比拟的加工硬化特性，在較大沖擊載荷或較大接觸應力的作用下，鋼闆表層産生加工硬化，從而産生高耐磨的表面層，而鋼闆内層奧氏體仍保持良好的沖擊韌性。

    四、是在漏鬥風箱後尾處、漏鬥出料口處加裝皮帶簾及帆布簾，防止二次揚塵。

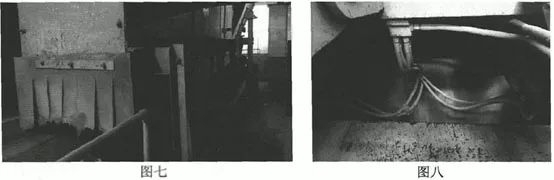

    用運輸帶将颚式破碎機前拉杆位置進風口進行封堵，阻斷外部風進入漏鬥内，減少除塵器風量流失，以此來解決除塵效果差的問題。現場如圖七、圖八所示：

    3
    經濟效益

    修複動颚底闆節約費用：颚式破碎機原值125萬元，動颚成本180000元，修理人工：4人*4天*200元/天=3200元，修理焊接成本：耐磨闆+焊絲=1500元。節約成本230000-3200-1500=175300元；

    下料漏鬥改造後節約費用：一套漏鬥襯闆費用7180元，每年至少更換2套，修理工人2人*2天*200元/天=800元。節約費用（7180+800）*2=15960元

    總計節約費用約為：175300+15960=191260元。

    據用戶反饋，改造完成後，設備運行效果良好，排除了重大安全隐患，增大了檢修空間，減少了檢修工作量，有效改善了崗位作業環境，降低了職工勞動強度，延長了設備備件使用壽命，為安全生産提供了有力的保障，改造思路和方法也有一定的參考借鑒價值。
