     對于皮帶輸送機而言，輸送帶占有非常重要的地位，它既是牽引構件又是承載構件，且價格昂貴，約占整個皮帶機費用的30%~50%。一旦輸送帶因磨損而變薄，随之而來的便是強度降低、壽命縮短、皮帶跑偏等故障。本文針對幾種主要的磨損形式進行了分析，并結合生産實際提出了一些維護措施。

1

給料溜槽口與輸送帶之間的磨損

給料溜槽與輸送帶接觸密切，它的設計和安裝對輸送帶磨損有很大的影響，是輸送帶磨損的主要表現形式。

1、形成原因

a) 給料時物料對輸送帶有沖擊作用，尤其是當物料與輸送帶方向的夾角大于或等于90°時，将對輸送帶造成較強的磨損；

b) 為防止物料散落，導料闆與輸送帶接觸過緊，使輸送帶磨損；

c) 物料中夾雜長的堅硬物件卡在給料口，磨損或者劃破輸送帶。

2、維護措施

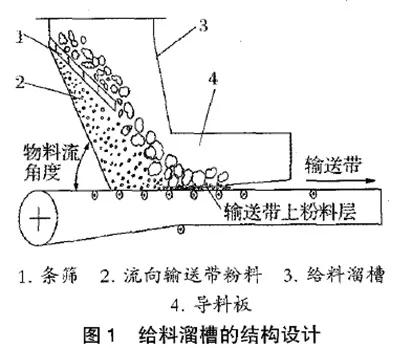

為了大限度減小給料口輸送帶的磨損，給料口的結構設計應該滿足以下條件：

a) 給料與輸送帶的運行在同一方向上，加料過程中，物料以幾乎與輸送帶相同的速度移動；

b) 物料落到輸送帶上的等效自由降落高度小于1m，使輸送帶所受沖擊力盡量小；

c) 在加料溜槽内裝設能使細粒物料先落到輸送帶上、為大塊物料提供墊料的條篩；

d) 設計合理的溜槽和導料槽，以使物料連續落到輸送帶中央；

e) 導料槽的擋闆寬度沿輸送帶運行方向越來越窄，另外導料槽應延伸到物料的速度達到帶速；

f) 加料段保持水平，或斜度不大于8°，且加料段安裝緩沖托輥或将槽型托輥加密布置。

此外，溜槽和導料槽應固定牢固，以使它們正确地對着輸送帶定位，導料底不能和輸送帶靠得過緊。

2

改向滾筒與輸送帶之間的磨損

  改向滾筒位于輸送機尾部，輸送帶跟随改向滾筒旋轉，使下輸送帶變為上輸送帶來承載物料。

1、形成原因

該磨損主要是由于改向滾筒和輸送帶之間進入了雜物，粘結在滾筒上，使改向滾筒局部半徑發生變形産生磨損。其原因主要有：

a) 由于清掃不幹淨及環境影響，使改向滾筒容易粘結物料。當這些物料達到3cm時，改向滾筒的局部應力迅速增加，兩者之間的磨損加劇，使輸送帶膠層變薄或出現破洞。

b) 改向滾筒與下托輥之間有一個較長的無支撐段。此時輸送帶形狀由槽型逐漸變為直線型，物料容易散落下來落在輸送帶空載段上，進入輸送帶和滾筒之間，引起輸送帶的磨損。

2、維護措施

a) 在貼近改向滾筒表面部位加裝刮料闆，刮料闆與接料闆整體焊接在一起，接料闆通過螺栓連接在輸送機機架上，并且使刮料闆與滾筒有一定傾斜角度，增加刮料能力。

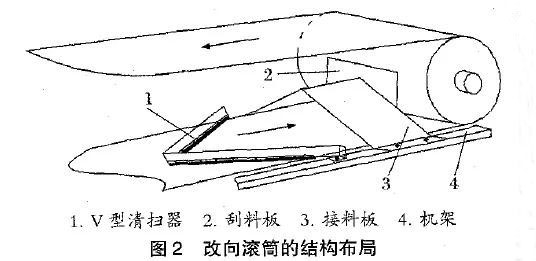

b) 在改向滾筒前部加裝V型清掃器(通過螺栓連接在機架上)，清掃器與輸送帶接觸端安裝橡膠皮條，減少對膠帶的磨損。其結構見下圖：

此外，針對改向滾筒前無支撐段的漏料問題，還可以在無支撐段加裝擋闆來減少漏料。

3

輸送帶跑偏産生的局部磨損

輸送帶跑偏是輸送機的常見故障，主要是指輸送機運轉時輸送帶的中心線偏離了輸送機的縱向中心線。

1、形成原因

造成輸送帶跑偏的根本原因是：帶式輸送機兩側傾斜托輥與輸送帶接觸時産生側向力的緣故，當兩邊側向力不等時便造成輸送帶跑偏，主要表現為以下幾點：

a) 輸送機機頭和機尾滾筒中心線不平行，使輸送帶兩側松緊程度不一緻，輸送帶向緊的一側移動；

b) 輸送帶本身質量問題(如伸長率不均勻、彎曲不直等)，以及膠帶邊緣磨損嚴重，都會使輸送帶兩邊拉力不一緻，造成跑偏；

c) 輸送帶的接頭不正；

d) 托輥安裝不正，給輸送帶施加了一個偏向力；

e) 給輸送帶加料不當，造成輸送帶受力不均，産生跑偏；

f) 滾筒粘結物料，造成滾筒半徑發生局部改變，使輸送帶側向偏移。

針對輸送帶的各種跑偏形式，人們總結出了以下規律：輸送帶跑緊邊不跑松邊；跑高處不跑低處；跑後不跑前。

2、維護措施

a) 機頭、機尾滾筒不平行，出現跑緊不跑松現象。

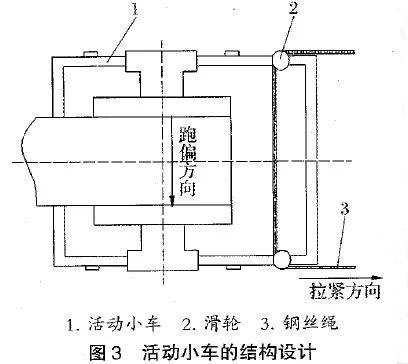

如果是整個輸送機的中心線發生偏移，就要重新校正定中心線；如果隻是輕微的跑偏，可以收緊緊邊的軸承座。但這種方法隻能調整較小的偏移量，對于大的偏移量，可以采用将機尾滾筒加裝在活動小車上(見下圖)，通過調整小車來糾偏。

b) 由于輸送帶本身彎曲不直或接頭不正等原因使輸送帶受力不均，造成跑偏，應将輸送帶切正，重新膠合或打釘扣。

c) 托輥組軸線同輸送帶中心線不垂直，造成輸送帶跑後不跑前現象，即輸送帶向後跑偏(與輸送帶的運行方向相反)，調整方法為向哪邊偏移，就将哪邊的托輥向輸送帶前進的方向偏斜2°~4°(見下圖)，一般情況下要調整幾個托輥才可以糾偏。

4托輥與輸送帶之間産生的磨損

1、形成原因

托輥與輸送帶之間磨損的形成原因主要包括安裝誤差、托輥架結構變形以及托輥腐蝕等。

a) 托輥架安裝不正

輸送帶在托輥支撐下通過産生一定的摩擦作用力，來保證其正常運行。由于安裝不正，使托輥軸線與輸送帶中心線不垂直，輸送帶相對于托輥産生相對滑動，加劇輸送帶磨損。

b) 調心托輥糾偏産生磨損

調心托輥糾偏時産生一定的傾斜角度，由于加工質量和鏽蝕等原因使回轉架旋轉不靈活，不能及時旋轉複位，将會磨損輸送帶。

c) 托輥旋轉滞後

由于托輥自身的質量問題(如密封不嚴、軸承旋轉不靈活等)，造成托輥旋轉滞後于輸送帶的運行速度，使托輥與輸送帶之間産生相對滑動而磨損輸送帶。

2、維護措施

a) 首先确保整個輸送機在一個中心線上；其次是兩側傾斜托輥與中間水平托輥具有相同的傾斜角度，所有中間托輥在同一水平面上，使所有托輥與輸送帶有良好的接觸，保證各個托輥受力均勻。

b) 盡量少使用調心托輥。

c) 加強托輥日常維護保養工作，對于破損的托輥要及時更換。

輸送帶磨損是比較常見的故障之一，但如果不加重視往往會引起更為嚴重的事故，因此采取相應的措施以降低輸送帶的磨損，延長使用壽命，對帶式輸送機的正常運行和降低維護費用有着很實際的意義。
