常用洗砂設備之一（輪鬥洗砂機介紹與應用）

時間：2020-05-13 11:31:02  點擊數：8099

  • 常用洗砂設備之一（輪鬥洗砂機介紹與應用）


    •

    一、 概述

    輪式洗砂機具有洗淨度高，結構合理，處理量大，功耗小，洗砂過程中砂子流失少，尤其是洗砂機傳動部分均與水、砂隔離，故其故障率大大低于目前常用洗砂機。

    輪式洗砂機廣泛适用于冶金、建材、水電等行業的洗選、分級、除雜等作業，适用于細粒度和粗粒度物料的洗選作業。對建築用砂、築路用砂石猶為适宜。該洗砂機結構合理、維修便利、處理量大、功率消耗小、洗淨度高。新穎的密封結構、全封閉油浴式傳動裝置、可調式溢流堰闆，确保了該系列産品耐用，清洗、脫水效果好，細粒産品保持穩定等特點。

    二、工作原理

    洗砂機工作時，電機通過三角帶、減速機、齒輪減速後帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水;同時加水，形成強大水流，及時将雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。幹淨的砂石由葉片帶走，砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。

    1. 該機結構簡單，處理量大、功率消耗小、洗淨度高。

    2. 輪鬥式洗砂機除篩網外幾乎無易損件，用壽命長，長期不用維修。

    3. 細砂和石粉流失少，所洗建築砂級配和細度模數達到标準要求。

    4. 該系列産品耐用，清洗、脫水效果好，細粒産品保持不亂等特點。

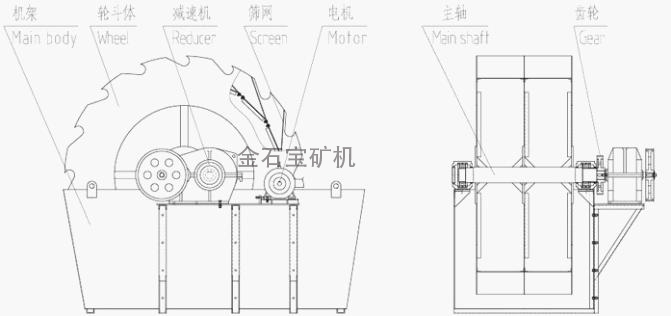

    三、機器結構組成

    洗砂機主要結構部件有：機架、輪鬥體、減速機、篩網、電機、主軸、齒輪等主要部件組成。



    四、技(jì )術參數

    型号規格

    輪鬥尺寸

    處理能力(t/h)

    電機功

    進料粒度

    外形尺寸

    XSD2610

    Φ2600*1000

    20-50

    5.5

    ≤10

    3255*1982*2690

    XSD2516

    Φ2500*1600

    40-80

    7.5

    ≤10

    3675*2400*2500

    XSD2816

    Φ2800*1600

    50-90

    7.5-11

    ≤10

    3800*3000*2880

    XSD3016

    Φ3000*1600

    60-100

    11

    ≤10

    3900*3000*3080

    XSD3024

    Φ3000*2400

    120-200

    15

    ≤10

    3900*4000*3080

    說明：設備參數如有調整恕不另行通知.如果您對本産品有其他疑問請及時提出咨詢。

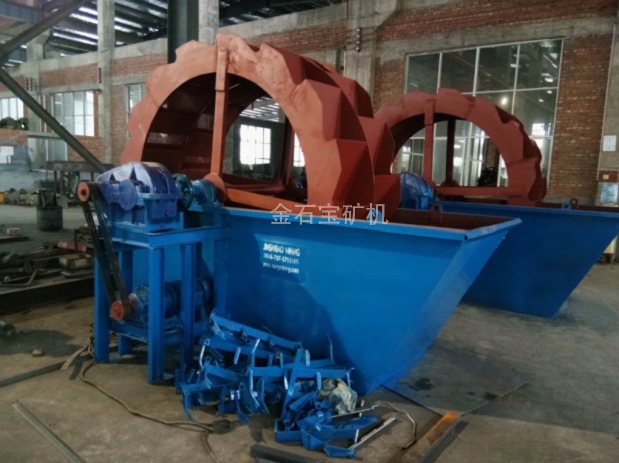

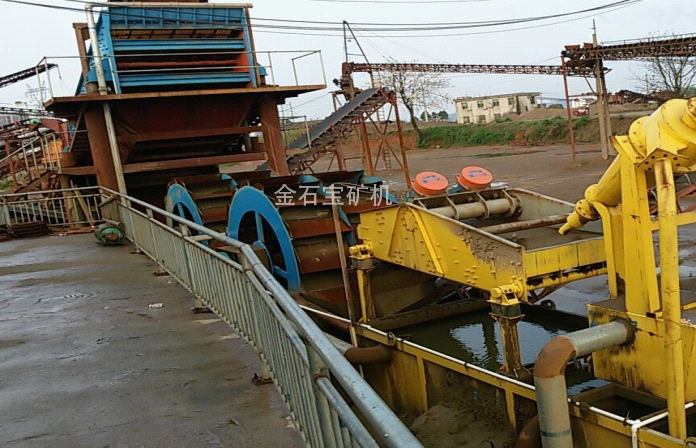

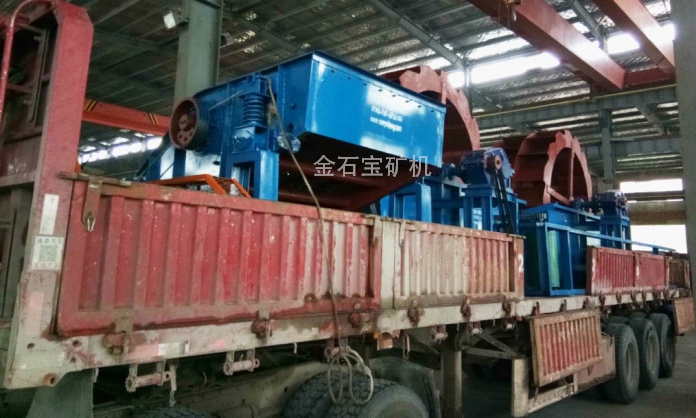

    五、工廠圖片及洗砂現場
